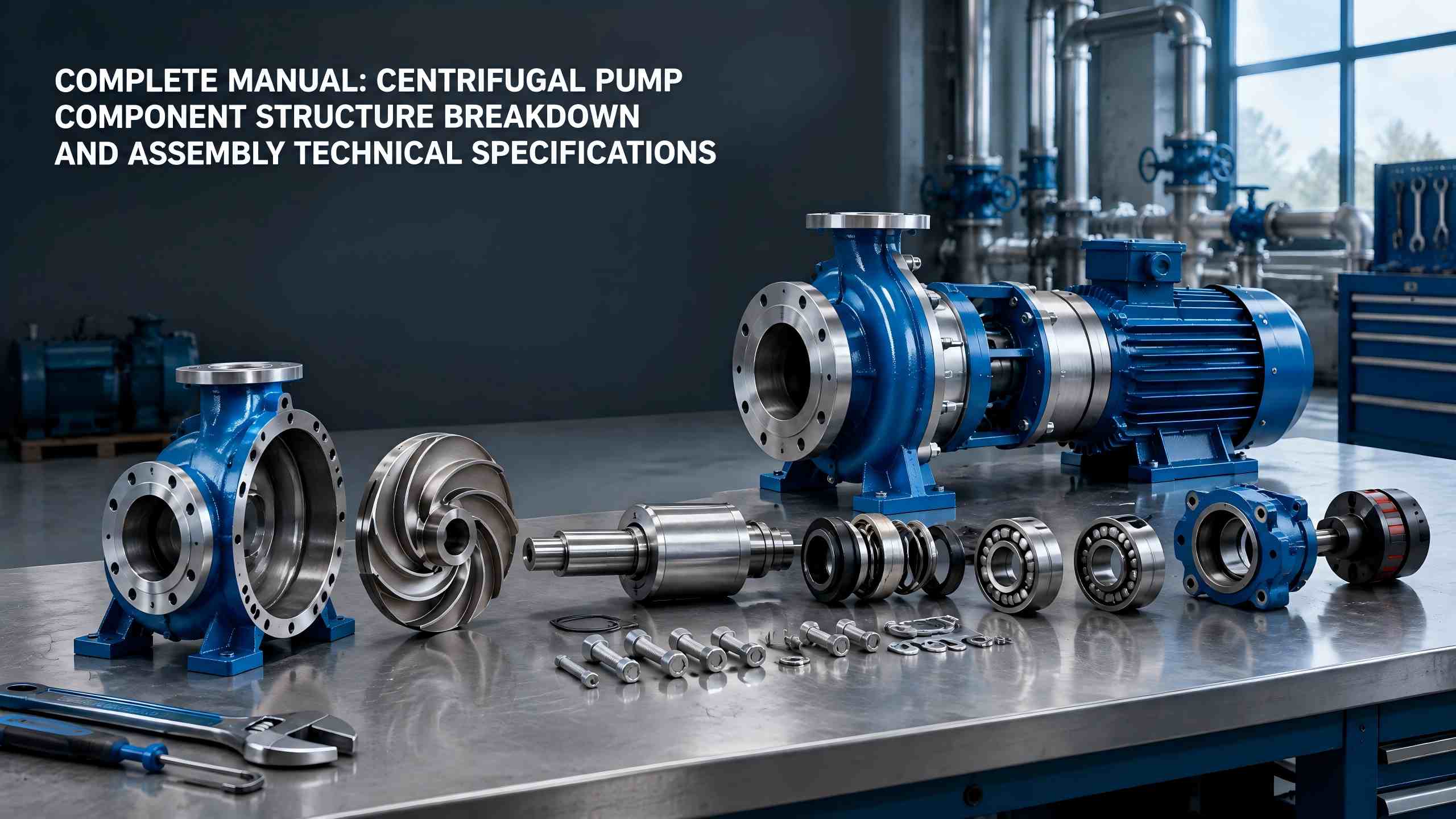

Máy bơm ly tâmđược sử dụng rộng rãi trong cấp thoát nước công nghiệp, HVAC, vận chuyển chất lỏng hóa học, cấp nước đô thị và các lĩnh vực khác. Tài liệu này giải thích một cách toàn diện về cấu trúc và chức năng của các bộ phận cốt lõi, cụm bảo vệ vòng đệm và các phụ kiện phụ trợ củateffikomáy bơm ly tâm. Nó cũng cung cấp đầy đủ các bước chuẩn bị trước khi lắp ráp, quy trình tiêu chuẩn và yêu cầu kỹ thuật để giúp người dùng giảm tỷ lệ hỏng hóc thiết bị ngay từ đầu.
Các bộ phận bịt kín và bảo vệ quyết định độ kín, độ ổn định khi vận hành và tuổi thọ của máy bơm nước. Chúng chủ yếu bao gồm các bộ phận bịt kín, vòng bi, vỏ ổ trục và các bộ phận khác, đồng thời đóng vai trò là bộ phận quan trọng để ngăn ngừa rò rỉ nước, tiếng ồn bất thường, rung động và hỏng hóc.
Cấu trúc làm kín thông thường của máy bơm ly tâm được chia thành hai loại: phốt cơ khí và phốt đóng gói. Phốt cơ khí bao gồm một vòng quay, vòng cố định, lò xo và vòng đệm. Các mặt cuối của nó vừa vặn chính xác để mang lại hiệu suất gần như không rò rỉ, với các đặc tính chịu mài mòn và chịu nhiệt độ cao, giúp nó phù hợp với các điều kiện vận hành công nghiệp tốc độ cao và áp suất cao.
Con dấu đóng gói sử dụng chất độn linh hoạt bằng than chì và PTFE để niêm phong. Với cấu trúc đơn giản, dễ bảo trì và chi phí thấp, chúng chủ yếu được áp dụng cho máy bơm nước dân dụng và máy bơm ly tâm áp suất thấp nhỏ. Nhược điểm của chúng nằm ở chỗ rò rỉ nước nhỏ trong quá trình vận hành, cần phải siết chặt hoặc thay thế đệm lót định kỳ.
Vòng bi hỗ trợ trục bơm quay tốc độ cao, giảm lực cản ma sát cơ học và đảm bảo vận hành trục trơn tru, không lệch và không bị giật. Vỏ ổ trục đóng vai trò như một lớp vỏ bảo vệ cho vòng bi. Nó lưu trữ dầu và mỡ bôi trơn bên trong để cung cấp sự bôi trơn và tản nhiệt liên tục cho vòng bi, nhằm ngăn ngừa quá nhiệt mài khô vòng bi, cháy và kẹt.
Các bộ phận phụ trợ không trực tiếp thực hiện công của chất lỏng nhưng đảm bảo hoạt động an toàn, ổn định và tiêu chuẩn của thiết bị hoàn chỉnh và là bộ phận không thể thiếu trong hệ thống bơm ly tâm đầy đủ.
Chất lượng lắp ráp của máy bơm ly tâm có ảnh hưởng trực tiếp đến hiệu suất vận hành và tuổi thọ sử dụng. Việc chuẩn bị tiêu chuẩn hóa phải được hoàn tất trước khi lắp ráp chính thức để tránh lắp ráp sai, thiếu bộ phận và lắp ráp không tuân thủ.
Máy bơm ly tâm của các mẫu khác nhau có chút khác biệt về cấu trúc và trình tự lắp ráp. Máy bơm ly tâm kéo ngược loại IS có ứng dụng rộng rãi nhất, áp dụng quy trình lắp ráp tiêu chuẩn phổ biến trong ngành. Các bước cụ thể như sau:
1. Lắp ráp cụm ổ trục: Lắp đặt ổ trục chính xác tại các vị trí được chỉ định trên trục máy bơm, đảm bảo ổ trục được ngồi đúng vị trí và quay linh hoạt.
2. Lắp ráp cụm trục máy bơm: Lắp trục máy bơm với các vòng bi đã lắp ráp vào thân máy bơm như một tổng thể, đảm bảo chuyển động quay êm ái không bị kẹt.
3. Siết chặt vỏ và khung máy bơm: Gắn và cố định toàn bộ vỏ máy bơm vào khung thiết bị, đảm bảo thân máy bơm nằm ngang, chắc chắn và không bị lung lay.
4. Lắp nắp máy bơm và cánh quạt: Lắp trước nắp máy bơm vào vị trí trục bơm, sau đó siết chặt cánh quạt để đảm bảo lắp cánh quạt chắc chắn và khe hở đồng đều.
5. Tích hợp và siết chặt toàn bộ thiết bị: Đối đầu và khóa chính xác nắp máy bơm và vỏ máy bơm, sau đó cố định toàn bộ thân máy bơm vào đế thiết bị.
6. Hoàn thiện bề ngoài: Làm sạch các mảnh vụn và vết bẩn trên toàn bộ thiết bị, kiểm tra tính toàn vẹn bề ngoài và hoàn thành công việc dọn dẹp tổng thể.
7. Căn chỉnh và hiệu chỉnh khớp nối: Hoàn tất lắp đặt khớp nối động cơ và thân máy bơm, thực hiện hiệu chỉnh độ đồng trục để đảm bảo độ chính xác của việc truyền động.
Sau khi lắp ráp hoàn thiện phải được kiểm tra, nghiệm thu nghiêm ngặt theo đúng tiêu chuẩn kỹ thuật để đảm bảo vận hành thiết bị đạt tiêu chuẩn. Tiêu chí chấp nhận cốt lõi được liệt kê dưới đây:
Các bộ phận của bơm ly tâm đặt nền tảng cho hoạt động của thiết bị. Cánh quạt, vỏ máy bơm, trục máy bơm, bộ phận bịt kín, vòng bi và các bộ phận khác thực hiện các chức năng tương ứng và phối hợp với nhau, quyết định hiệu suất và tuổi thọ của máy bơm. Trong khi đó, việc chuẩn bị trước khi lắp ráp được tiêu chuẩn hóa, trình tự lắp ráp tuân thủ và các tiêu chuẩn chấp nhận lắp ráp nghiêm ngặt là chìa khóa để tránh hỏng hóc thiết bị, nâng cao hiệu quả vận hành và kéo dài tuổi thọ của thiết bị. Nắm vững kết cấu linh kiện và kỹ thuật lắp ráp củateffikomáy bơm ly tâm đóng vai trò là nền tảng thiết yếu cho hoạt động vận hành thiết bị-bảo trì, lắp đặt-vận hành và xử lý sự cố.
