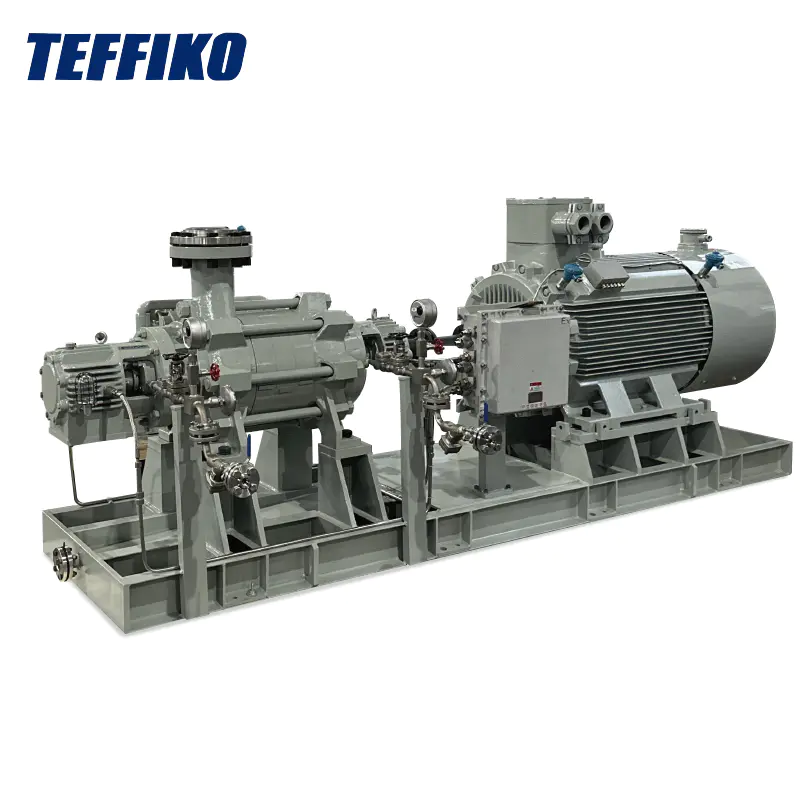

API giữa máy bơm ly tâm đa tầng mang ổ trục

Model:BB4

API giữa các máy bơm ly tâm đa tầng có ổ trục là bơm đa tầng một vòng ngang, được thiết kế đặc biệt cho các điều kiện vận hành cực độ như nhiệt độ cao và áp suất cao. Họ được chế tạo tỉ mỉ bởi một đội ngũ chuyên nghiệp. Quá trình sản xuất tuân thủ các tiêu chuẩn nghiêm ngặt và quy trình chính xác, với chất lượng được kiểm soát nghiêm ngặt để đảm bảo chất lượng sản phẩm tuyệt vời.

Gửi yêu cầu

Mô tả Sản phẩm

Bơm ly tâm đa tầng giữa loại API có vỏ máy bơm hình volute được hỗ trợ tại đường trung tâm. Các Impeller được sắp xếp đối xứng để tự động cân bằng lực dọc trục, loại bỏ sự cần thiết của các cơ chế cân bằng phức tạp như đĩa cân bằng hoặc trống cân bằng. Đầu vào và đầu ra được đặt ở dưới cùng của vỏ, cho phép tháo rời và lắp đặt mà không di chuyển các đường ống đầu vào và đầu ra. Lõi bên trong áp dụng cấu trúc phân chia trục, với các Impellers được sắp xếp đối xứng ngược lại, loại bỏ thiết bị cân bằng truyền thống. Điều này làm cho nó an toàn hơn và đáng tin cậy hơn khi vận chuyển môi trường chứa các hạt. Đó là một lựa chọn lý tưởng để vận chuyển hiệu quả và ổn định trong lĩnh vực công nghiệp.

Khu vực ứng dụng

Bơm ly tâm đa tầng theo chiều ngang chủ yếu được sử dụng trong khai thác dầu, ngành hóa dầu, ngành hóa chất, ngành hóa chất than, vận chuyển đường ống, khử mặn nước biển, nhà máy điện, v.v. Tổng hợp các nhà máy.

Điều kiện hoạt động

1. Tốc độ dòng chảy: 10 - 1500 m³/h

2. Đầu: lên đến 3000 m

3. Đường kính đầu vào và đầu ra: [Đường kính tối thiểu] - [Đường kính tối đa] mm

4. Phạm vi nhiệt độ: -40 ° C - 200 ° C

5. Áp suất: 10 MPa - 35 MPa

6. Tốc độ quay tối đa: 6000 r/phút

Sơ đồ tham số hiệu suất

Mô hình bơm	Đường kính cánh quạt mm		Tốc độ dòng chảy (M³/H)	Đầu (m)	(%)	NPSH (M)	Sức mạnh meftor r = 1 (kW)	Chế độ bơm	Đường kính LMPeller mm		Tốc độ dòng chảy (M³/H)	Đầu (m)	EFF (%)	NPSH (M)	Công suất động cơ r = 1 (kW)
25-50 x3	Tối đa	217	40	130.5	51.4	2.4	37	60-50 x6	Tối đa	217	50	318	55	1.8	90
25-50 x3	Tối thiểu	185	35	93	49.4	2.4	30	60-50 x6	Tối thiểu	180	40	240	53	1.8	75
25-50 x4	Tối đa	217	40	174	51.4	2.4	45	60-50 x7	Tối đa	217	50	371	55	1.8	110
25-50 x4	Tối thiểu	185	35	124	49.4	2.4	30	60-50 x7	Tối thiểu	180	40	280	53	1.8	75
25-50 x5	Tối đa	217	40	217.5	51.4	2.4	55	60-50 x8	Tối đa	217	50	424	55	1.8	110
25-50 x5	Tối thiểu	185	35	155	49.4	2.4	37	60-50 x8	Tối thiểu	180	40	320	53	1.8	75
25-50 x6	Tối đa	217	40	261	51.4	2.4	75	60-50 x9	Tối đa	217	50	477	55	1.8	132
25-50 x6	Tối thiểu	185	35	186	49.4	2.4	45	60-50 x9	Tối thiểu	180	40	360	53	1.8	90
25-50 x7	Tối đa	217	40	304.5	51.4	2.4	75	60-50 x10	Tối đa	217	50	530	55	1.8	132
25-50 x7	Tối thiểu	185	35	217	49.4	2.4	55	60-50 x10	Tối thiểu	180	40	400	53	1.8	110
25-50 x8	Tối đa	217	40	348	51.4	2.4	90	60-50 x11	Tối đa	217	50	583	55	1.8	160
25-50 x8	Tối thiểu	185	35	248	49.4	2.4	55	60-50 x11	Tối thiểu	180	40	440	53	1.8	110
25-50 x9	Tối đa	217	40	391.5	51.4	2.4	110	60-50 x12	Tối đa	217	50	636	55	1.8	185
25-50 x9	Tối thiểu	185	35	279	49.4	2.4	75	60-50 x12	Tối thiểu	180	40	480	53	1.8	110
25-50 x10	Tối đa	217	40	435	51.4	2.4	110	60-50 x13	Tối đa	217	50	689	55	1.8	200
25-50 x10	Tối thiểu	185	35	310	49.4	2.4	75	60-50 x13	Tối thiểu	180	40	520	53	1.8	132
25-50 x11	Tối đa	217	40	478.5	51.4	2.4	132	60-50 x14	Tối đa	217	50	742	55	1.8	220
25-50 x11	Tối thiểu	185	35	341	49.4	2.4	75	60-50 x14	Tối thiểu	180	40	560	53	1.8	132
25-50 x12	Tối đa	217	40	522	51.4	2.4	132	100-70 x3	Tối đa	254	103.3	214.8	68	2.9	110
25-50 x12	Tối thiểu	185	35	372	49.4	2.4	90	100-70 x3	Tối thiểu	216	80	159	65	2.9	75
25-50 x13	Tối đa	217	40	565.5	51.4	2.4	160	100-70 x4	Tối đa	254	103.3	286.4	68	2.9	160
25-50 x13	Tối thiểu	185	35	403	49.4	2.4	90	100-70 x4	Tối thiểu	216	80	212	65	2.9	90
25-50 x14	Tối đa	217	40	609	51.4	2.4	160	100-70 X5	Tối đa	254	103.3	358	68	2.9	185
25-50 x14	Tối thiểu	185	35	434	49.4	2.4	110	100-70 X5	Tối thiểu	216	80	265	65	2.9	110
60-50 x3	Tối đa	217	50	159	55	1.8	55	100-70 x6	Tối đa	254	103.3	429.6	68	2.9	220
60-50 x3	Tối thiểu	180	40	120	53	1.8	30	100-70 x6	Tối thiểu	216	80	318	65	2.9	132
60-50 x4	Tối đa	217	50	212	55	1.8	75	100-70 x7	Tối đa	254	103.3	501.2	68	2.9	250
60-50 x4	Tối thiểu	180	40	160	53	1.8	45	100-70 x7	Tối thiểu	216	80	371	65	2.9	160
60-50 x5	Tối đa	217	50	265	55	1.8	75	100-70 x8	Tối đa	254	103.3	572.8	68	2.9	280
60-50 x5	Tối thiểu	180	40	200	53	1.8	55	100-70 x8	Tối thiểu	216	80	424	65	2.9	185

Chế độ bơm	Đường kính LMPeller mm		Tốc độ dòng chảy (M³/H)	Cái đầu (m)	EFF (%)	NPSH (m)	Động cơ điện r = 1 (kW)	Mô hình bơm	Đường kính mpeller mm		Tốc độ dòng chảy (M³/H)	Cái đầu (m)	Eff (%)	NPSH (M)	Động cơ điện r = 1 (kW)
100-70 x9	Tối đa	254	103.3	644.4	65	2.9	315	300-180 x5	Tối đa	385	300	939	72.2	4.346	1250
100-70 x9	Tối thiểu	216	80	477	63	2.9	185	300-180 x5	Tối thiểu	328	230	710	70.2	4.346	710
100-70 x10	Tối đa	254	103.3	716	65	2.9	355	300-180 x6	Tối đa	385	300	1127	72.2	4.346	1600
100-70 x10	Tối thiểu	216	80	530	63	2.9	220	300-180 x6	Tối thiểu	328	230	852	70.2	4.346	900
100-70 x11	Tối đa	254	103.3	787.6	65	2.9	400	450-150 x3	Tối đa	380	443	480	78	5.8	900
100-70 x11	Tối thiểu	216	80	583	63	2.9	250	450-150 x3	Tối thiểu	320	340	336	76	5.8	500
100-70 x12	Tối đa	254	103.3	859.2	65	2.9	450	450-150 x4	Tối đa	380	443	640	78	5.8	1120
100-70 x12	Tối thiểu	216	80	636	63	2.9	250	450-150 x4	Tối thiểu	320	340	448	76	5.8	630
180-100 x3	Tối đa	312	180	330	68	3.43	280	450-150 x5	Tối đa	380	443	800	78	5.8	1400
180-100 x3	Tối thiểu	265	153	237	66	3.43	185	450-150 x5	Tối thiểu	320	340	560	76	5.8	800
180-100 x4	Tối đa	312	180	440	68	3.43	355	450-150 x6	Tối đa	380	443	960	78	5.8	1800
180-100 x4	Tối thiểu	265	153	316	66	3.43	220	450-150 x6	Tối thiểu	320	340	672	76	5.8	1000
180-100 x5	Tối đa	312	180	550	68	3.43	450	650-150 x3	Tối đa	380	610	477.9	78	6.2	1120
180-100 x5	Tối thiểu	265	153	395	66	3.43	280	650-150 x3	Tối thiểu	320	440	324	76	6.2	630
180-100 x6	Tối đa	312	180	660	68	3.43	560	650-150 x4	Tối đa	380	610	637.2	78	6.2	1600
180-100 x6	Tối thiểu	265	153	474	66	3.43	355	650-150 x4	Tối thiểu	320	440	432	76	6.2	800
180-100 X7	Tối đa	312	180	770	68	3.43	630	650-150 x5	Tối đa	380	610	796.5	78	6.2	2000
180-100 X7	Tối thiểu	265	153	553	66	3.43	400	650-150 x5	Tối thiểu	320	440	540	76	6.2	1000
180-100 x8	Tối đa	312	180	880	68	3.43	710	650-150 x6	Tối đa	380	610	955.8	78	6.2	2240
180-100 x8	Tối thiểu	265	153	632	66	3.43	450	650-150 x6	Tối thiểu	320	440	648	76	6.2	1250
180-100 x9	Tối đa	312	180	990	68	3.43	800	800-180 x3	Tối đa	415	800	570	80	8	1800
180-100 x9	Tối thiểu	265	153	711	66	3.43	500	800-180 x3	Tối thiểu	353	660	366	78	8	1000
180-100 x10	Tối đa	312	180	1100	68	3.43	900	800-180 x4	Tối đa	415	800	760	80	8	2500
180-100 x10	Tối thiểu	265	153	790	66	3.43	560	800-180 x4	Tối thiểu	353	660	488	78	8	1250
300-180 x3	Tối đa	385	300	563.4	72.2	4.346	710	800-180 x5	Tối đa	415	800	950	80	8	3150
300-180 x3	Tối thiểu	328	230	426	70.2	4.346	450	800-180 x5	Tối thiểu	353	660	610	78	8	1600
300-180 x4	Tối đa	385	300	751.2	72.2	4.346	1000
300-180 x4	Tối thiểu	328	230	568	70.2	4.346	560

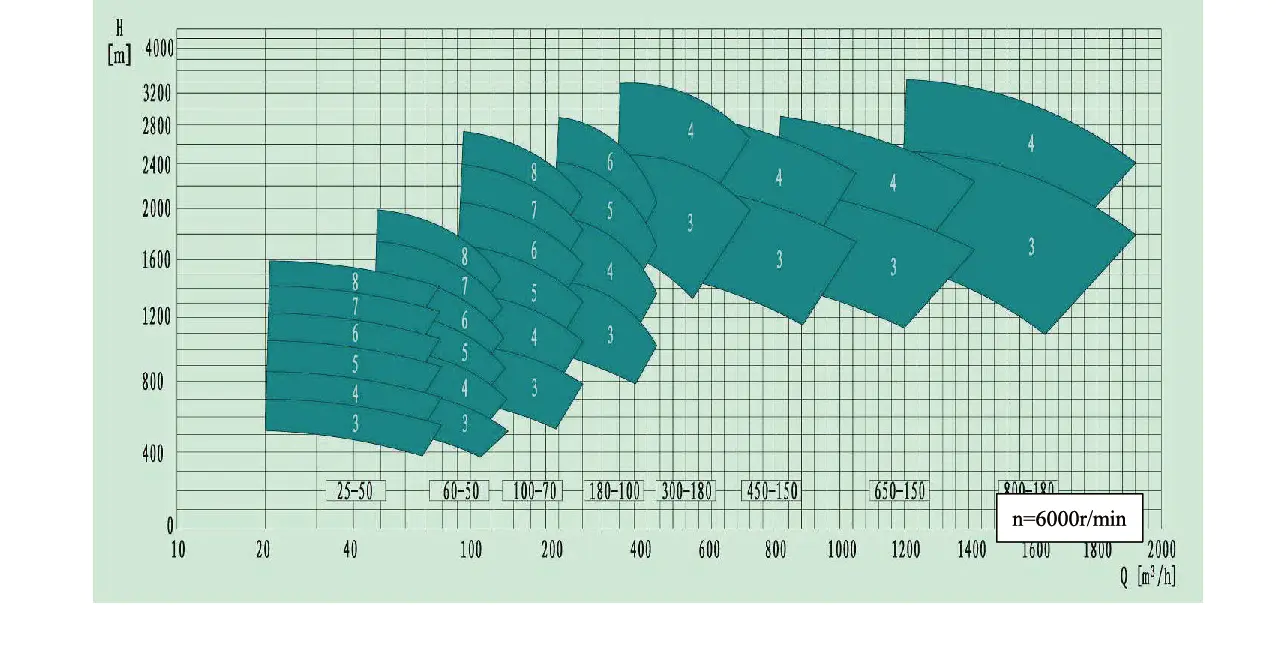

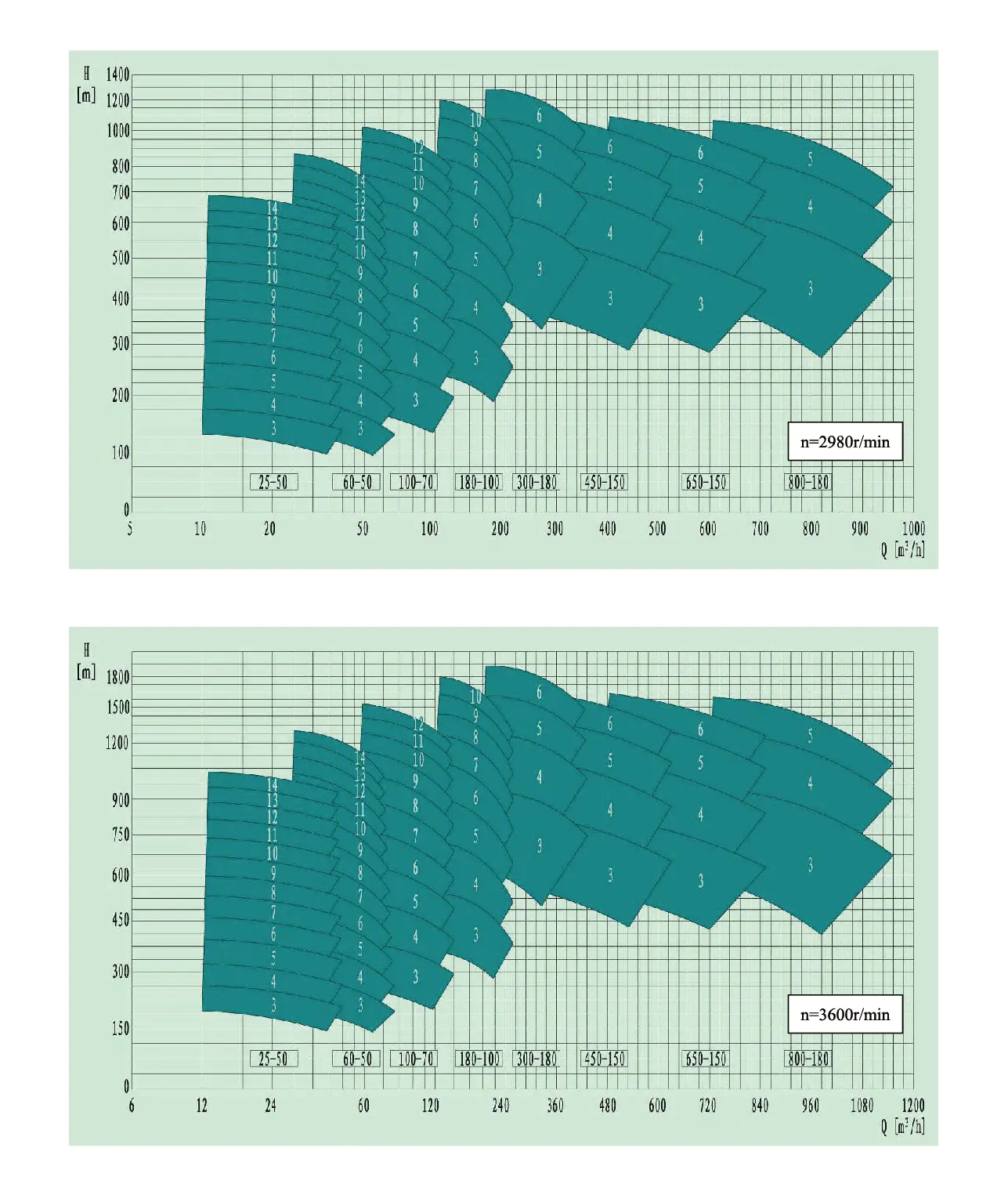

Loại sơ đồ phổ

Api Between Bearing Type Multistage Centrifugal Pumps
