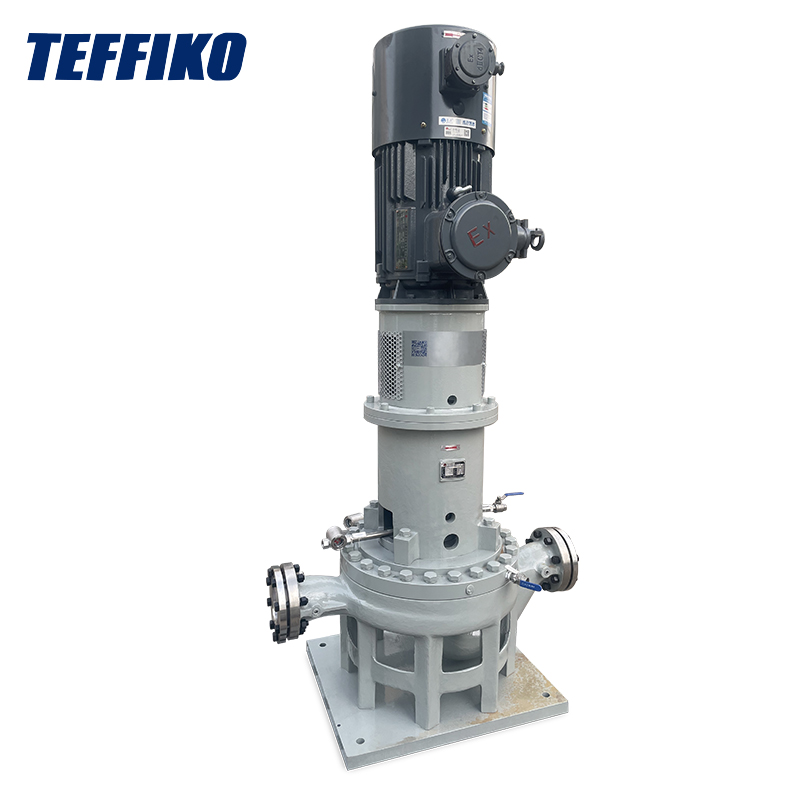

cácBơm ly tâm OH3đã để lại ấn tượng sâu sắc trong tôi - bạn có thể nhận ra nó ở khắp mọi nơi, từ giá đỡ đường ống của các nhà máy lọc dầu và sàn giàn ngoài khơi đông đúc cho đến hệ thống đường ống áp suất cao của các nhà máy điện. Điều khiến nó khác biệt so với các mẫu máy bơm khác là các tính năng bền bỉ và đáng tin cậy: thiết kế thẳng đứng giúp tiết kiệm không gian, cấu trúc mô-đun để lắp ráp và tháo gỡ dễ dàng cũng như khả năng chịu được nhiệt độ cao, áp suất cao và môi trường ăn mòn. Nó giống như được thiết kế đặc biệt để giải quyết những vấn đề phức tạp phổ biến nhất trong môi trường công nghiệp. Dưới đây, tôi sẽ chia nhỏ các thành phần cốt lõi, nguyên lý làm việc thực tế và cách các thiết kế này thích ứng với điều kiện vận hành thực tế của nhà máy.
Hiệu suất của OH3 không phải là lời nói suông — mọi thành phần đều được thiết kế chính xác để nhắm tới các điểm yếu trong công nghiệp. Hãy chia nhỏ chúng từng cái một:
Không giống như các máy bơm nằm ngang như OH1 vốn tích hợp vỏ ổ trục với thân máy bơm, OH3 sử dụng giá đỡ ổ trục mô-đun độc lập được gắn thẳng đứng phía trên vỏ máy bơm. Thiết kế này là một bước đột phá mang tính cách mạng cho các kịch bản công nghiệp:
Sự kết hợp giữa cánh quạt và ống xoắn là sự kết hợp hoàn hảo, được tối ưu hóa thông qua Động lực học chất lỏng tính toán (CFD). Tất cả các mẫu có đường kính ≥ DN80 đều đạt tiêu chuẩn với một dây xoắn đôi — sửa đổi nhỏ này giúp tăng gấp đôi hiệu quả và độ ổn định:
Rò rỉ là mối nguy hiểm chết người khi vận chuyển phương tiện có áp suất cao, độc hại hoặc nhiệt độ cao - nhưng hệ thống bịt kín của OH3 loại bỏ hoàn toàn mối lo ngại này:
Thiết kế "kết nối trực tiếp đường ống" là cứu cánh cho những không gian chật hẹp và nhu cầu tiết kiệm năng lượng. Mặt bích đầu vào và đầu ra được căn chỉnh chính xác với đường tâm của đường ống, loại bỏ nhu cầu về đế lắp bổ sung và những lợi thế này thể hiện rõ ngay từ ngày đầu tiên sử dụng:
Về cốt lõi, OH3 hoạt động dựa trên lực ly tâm, nhưng mọi liên kết vận chuyển chất lỏng đã được tối ưu hóa để đáp ứng yêu cầu về áp suất cao và độ ổn định cao. Tôi sẽ chia nhỏ nó từng bước bằng ngôn ngữ đơn giản:
Chất lỏng đi vào máy bơm thông qua mặt bích đầu vào được kết nối trực tiếp. Sự liên kết chính xác giữa mặt bích và đường ống đảm bảo dòng chất lỏng chảy trơn tru (không có nhiễu loạn lộn xộn) và thành bên trong được đánh bóng của kênh dòng chảy vào giúp giảm lực cản ma sát. Điều này đảm bảo rằng chất lỏng chảy đồng đều đến bánh công tác — Tôi nhận thấy rằng nó hiếm khi gặp hiện tượng xâm thực, một vấn đề thường gặp ở các máy bơm rẻ hơn.
Động cơ dẫn động trục bơm quay thông qua khớp nối linh hoạt khiến cánh quạt chạy với tốc độ cao 1450-2900 vòng/phút. Lực ly tâm đẩy chất lỏng từ tâm bánh công tác đến các cạnh của nó và khi chất lỏng đi qua các cánh cong về phía sau, cả tốc độ và áp suất đều tăng đồng thời. Bước này là mắt xích cốt lõi trong việc chuyển đổi năng lượng cơ học của động cơ thành năng lượng chất lỏng và là chìa khóa cho hoạt động của máy bơm.
Chất lỏng tốc độ cao sau đó đi vào xoắn ốc đôi. Diện tích mặt cắt ngang của kênh dòng xoắn ốc của dây xoắn dần dần mở rộng, làm chậm chất lỏng và chuyển phần lớn động năng của nó thành áp suất tĩnh (một quá trình gọi là "khuếch tán"). Thiết kế đối xứng đảm bảo phân bổ áp suất đồng đều, bù đắp lực hướng tâm và giữ cho trục bơm quay trơn tru - ngay cả khi chịu tải tối đa, không có hiện tượng lắc lư.
Trước khi xả qua mặt bích đầu ra, chất lỏng đi qua hệ thống phốt cơ khí. Dưới tác dụng của lò xo, các vòng đệm đứng yên và quay khớp chặt với nhau, tạo thành một rào chắn chặt chẽ. Ngay cả khi vận chuyển phương tiện áp suất cao, tôi chưa bao giờ gặp phải vấn đề rò rỉ. Cuối cùng, chất lỏng có áp suất đi vào đường ống hạ lưu để đáp ứng nhu cầu của các quá trình tiếp theo.
Trong quá trình vận hành máy bơm, vòng bi lăn hai hàng trong giá đỡ vòng bi mô-đun liên tục hỗ trợ trục bơm quay, hấp thụ lực hướng tâm do dòng chất lỏng tạo ra và lực dọc trục do lực đẩy của bánh công tác tạo ra. Hệ thống bôi trơn dạng tia tích hợp giúp vòng bi luôn mát - Tôi đã thấy nó hoạt động ở nhiệt độ 425°C mà không quá nóng. Ngoài ra, nó yêu cầu bảo trì tối thiểu; bạn chỉ cần kiểm tra mức dầu bôi trơn trong quá trình kiểm tra định kỳ.
Để chứng minh một cách trực quan những ưu điểm của OH3, chúng tôi so sánh nó với hai máy bơm dòng OH phổ biến khác (OH1 và OH2) theo tiêu chuẩn API 610:
| Thứ nguyên so sánh | Bơm ly tâm OH3 | Bơm ly tâm OH1 | Bơm ly tâm OH2 |
|---|---|---|---|
| Phương pháp cài đặt | Kết nối trực tiếp đường ống dọc | Nằm ngang có đế | Nằm ngang có đế |
| Số lượng giai đoạn | Giai đoạn đơn | Giai đoạn đơn | Hai giai đoạn |
| Thiết kế ổ trục | Giá đỡ ổ đỡ dọc mô-đun | Tích hợp với thân bơm | Tích hợp với thân bơm |
| Kiểm soát lực xuyên tâm | Vòng xoắn kép (bù 90% lực hướng tâm) | Dây xoắn đơn (lực hướng tâm không cân bằng) | Dây xoắn đơn (lực hướng tâm không cân bằng) |
| Kịch bản áp dụng | Môi trường áp suất cao, không gian hạn chế | Đầu thấp vừa phải, không gian rộng mở | Đầu cao, không gian rộng mở |
Từ kinh nghiệm cá nhân, tôi có thể tự tin nói rằng OH3 không chỉ là một sản phẩm hoàn thiện tuân thủ tiêu chuẩn API 610 mà còn phản ánh sự hiểu biết sâu sắc của Teffiko về độ tin cậy công nghiệp và các chi tiết kỹ thuật. Nó không có các tính năng cầu kỳ hoặc vô dụng — mọi thành phần đều phục vụ một mục đích thiết thực, giải quyết hiệu quả các vấn đề như tiết kiệm không gian, bảo trì dễ dàng, khả năng chống chịu với các điều kiện khắc nghiệt và ngăn chặn rò rỉ.
Phải thừa nhận rằng đây không phải là lựa chọn rẻ nhất trên thị trường và tôi nhận thấy rằng giá đỡ ổ trục mô-đun thực sự hơi nặng. Tuy nhiên, độ tin cậy của nó là quá đủ để bù đắp chi phí đầu tư ban đầu. Teffiko không chỉ bán thiết bị — họ còn đưa ra lời khuyên lựa chọn chuyên nghiệp và hỗ trợ trọn đời. Tôi đã hỏi ý kiến nhóm của họ nhiều lần bằng các câu hỏi và luôn nhận được phản hồi nhanh chóng. Mô hình hợp tác này giúp các nhà máy hoạt động liên tục và thông suốt.
Để biết thêm giải pháp và trường hợp thực tế, hãy truy cập trang web chính thức:www.teffiko.com.
-
