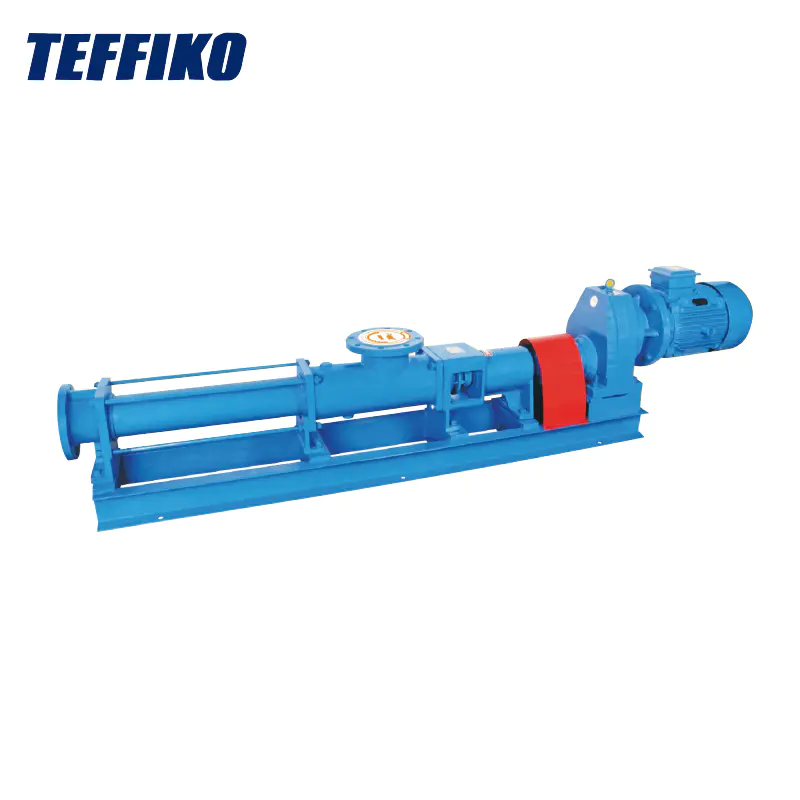

Bơm trục vít đơn Teffike General phù hợp cho các điều kiện làm việc sau:
● Vận chuyển môi trường độ nhớt cao: Độ nhớt của phương tiện truyền thông dao động từ 20.000 đến 200.000 MPa · s, tùy thuộc vào kích thước của máy bơm.
● Vận chuyển môi trường chứa các hạt rắn hoặc sợi: Kích thước hạt tối đa là 16 mm, chiều dài sợi dài nhất là 100 mm. Hàm lượng pha rắn thường là 40% và khi chất rắn trong môi trường ở dạng bột, nó có thể đạt tới 60% hoặc thậm chí cao hơn.
● Giao thông vận chuyển liên tục và ổn định: Không có dao động áp suất định kỳ như máy bơm đối ứng.
● Giao thông vận tải thấp - nó không làm hỏng cấu trúc vốn có của phương tiện truyền thông.
● Hỏi về yêu cầu tiếng ồn thấp.

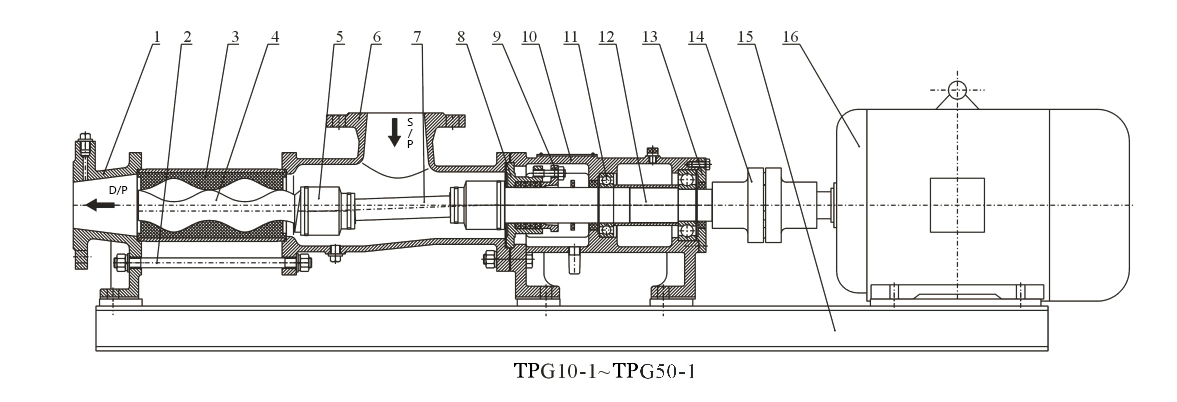

Sơ đồ cấu trúc của bơm vít đơn
1. Cơ thể 2.Tie 2.Tie 3.Stator 4. Trụccrew 5. Lắp ráp khớp nối 6. Kết nối Trục 8. Chuẩn bị 9. Chuẩn bị Gland 10.Bear House 11.Bear 12.Drive Trục13.
1.Motor 2.Gearbox 3. Thành phần khung khung 4. Chất đóng dấu Thành phần 5. Trục

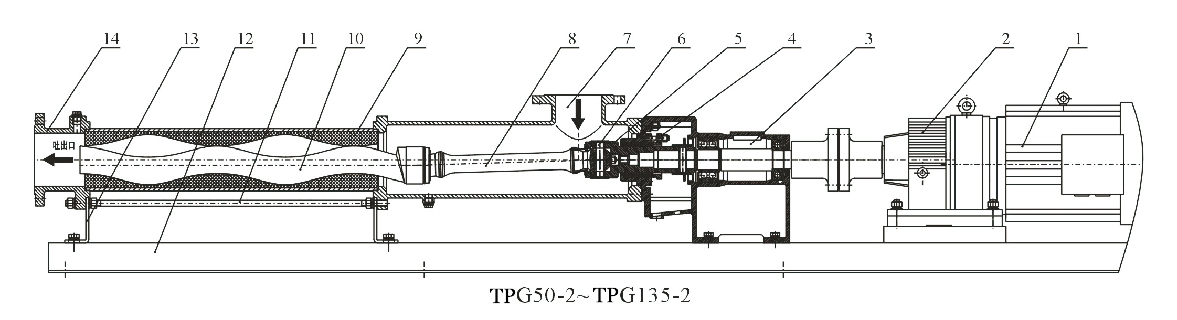

1.Motor 2.Gearbox 3. Hỗ trợ kết nối kết nối 4. Trục mở rộng 5. Lắp ráp con dấu cơ học 6. Kết nối thanh 7. Buồng giải quyết 8. Khối khớp 9.Stator 10.Rotor 11.Tie Rod 12.Base 13.Sport feet 14.
Trường ứng dụng
● Lĩnh vực bảo vệ môi trường: Thích hợp để vận chuyển nước thải công nghiệp và trong nước, cũng như bùn - nước đục có chứa các hạt rắn và sợi ngắn.
● Công nghiệp đóng tàu: Được sử dụng để làm sạch và vận chuyển các phương tiện truyền thông như dầu - hỗn hợp nước, bùn dầu và nước thải dầu.
● Ngành dầu khí: vận chuyển dầu thô, dầu - hỗn hợp nước và hỗn hợp khí metan - hỗn hợp nước.
A
● Công nghiệp đóng hộp thực phẩm: Có thể vận chuyển tinh bột nhớt, dầu ăn, mật ong, mứt và kem.
● Công nghiệp sản xuất bia: Thích hợp để vận chuyển các chất nhầy nhớt lên men, ngũ cốc chưng cất dày, dư lượng của các sản phẩm thực phẩm và chất lỏng nhầy với các cục rắn khác nhau.
● Công nghiệp xây dựng: Được sử dụng để phun và vận chuyển các chất nhúng như vữa xi măng, vữa vôi và lớp phủ.
● Công nghiệp khai thác: Thoát nước ngầm và bùn - Nước thải chứa đầy các hạt rắn trong các mỏ xuống đất.
● Công nghiệp hóa học: Máy bơm xoắn ốc vận chuyển các huyền phù, dầu, chất keo keo và chất kết dính khác nhau.
● In ấn và giấy - Làm ngành: Có thể truyền đạt các loại mực có độ nhớt cao và bột nhựa PVC cho hình nền.
● Lò hơi công nghiệp và các nhà máy điện: Bơm xoắn ốc được sử dụng để vận chuyển than - bùn.
Bảng tham số hiệu suất
| KHÔNG | Mô hình bơm | Dòng chảy m³/h | Áp lực MPA | Tốc độ định giá RPM | Động cơ KW | Đường kính NLET mm | Đầu ra cỡ nòng mm | Chức năng |
| 1 | TPG10-1-V | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | Vận chuyển Pam |
| 2 | TPG13-1-V | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | Vận chuyển Pam |
| 3 | TPG15-1-V | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | Vận chuyển Pam |
| 4 | TPG20-1-V | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | Vận chuyển Pam |
| 5 | TPG25-1-V | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Vận chuyển bùn |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Vận chuyển bùn |
| 7 | TPG35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | Vận chuyển bùn |
| 8 | TPG40-1-V | 12 | 0.6 | 960 | 4 | 80 | 65 | Vận chuyển bùn |
| 9 | TPG50-1-V | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Vận chuyển bùn |
| 10 | TPG60-1-V | 30 | 0.6 | 960 | 11 | 125 | 100 | Vận chuyển bùn |
Lựa chọn bơm loại TPG với động cơ 8 cực (máy bơm đầu vào bùn đầu tiên của điện áp thấp)
| KHÔNG | Mô hình bơm | Dòng chảy m³/h | Áp lực MPA | Tốc độ định giá RPM | Động cơ KW | Đường kính đầu vào mm | Đầu ra cỡ nòng mm | Chức năng |
| 1 | TPG10-1-V | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | Vận chuyển Pam |
| 2 | TPG13-1-V | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | Vận chuyển Pam |
| 3 | TPG15-1-V | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | Vận chuyển Pam |
| 4 | TPG20-1-V | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | Vận chuyển Pam |
| 5 | TPG25-1-V | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Vận chuyển bùn |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Vận chuyển bùn |
| 7 | TPG35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Vận chuyển bùn |
| 8 | TPG40-1-V | 9 | 0.6 | 720 | 3 | 80 | 65 | Vận chuyển bùn |
| 9 | TPG50-1-V | 15 | 0.6 | 720 | 4 | 100 | 80 | Vận chuyển bùn |
| 10 | TPG60-1-V | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Vận chuyển bùn |
| 11 | TPG70-1-V | 40 | 0.6 | 720 | 11 | 150 | 125 | Vận chuyển bùn |
| 12 | TPG85-1-V | 50 | 0.6 | 720 | 15 | 150 | 150 | Vận chuyển bùn |
| KHÔNG | Chế độ bơm | Dòng chảy m³/h | Áp lực MPA | Tốc độ định giá RPM | Động cơ KW | Đường kính NLET mm | Đầu ra cỡ nòng mm | Chức năng |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Vận chuyển Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Vận chuyển Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Vận chuyển Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Vận chuyển Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Vận chuyển bùn |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Vận chuyển bùn |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Vận chuyển bùn |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Vận chuyển bùn |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Vận chuyển bùn |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Vận chuyển bùn |
Lựa chọn bơm loại TPG với động cơ 8 cực (bơm bùn thứ hai điện áp thấp)
| KHÔNG. | Mô hình bơm | Dòng chảy m³/h | Áp lực MPA | Tốc độ định giá RPM | Động cơ KW | Đường kính đầu vào mm | Đầu ra cỡ nòng mm | Chức năng |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Vận chuyển Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Vận chuyển Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Vận chuyển Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Vận chuyển Pam |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Vận chuyển bùn |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Vận chuyển bùn |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Vận chuyển bùn |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Vận chuyển bùn |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Vận chuyển bùn |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Vận chuyển bùn |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Vận chuyển bùn |
| KHÔNG. | Mô hình bơm | Dòng chảy m³/h | Áp lực MPA | Tốc độ định giá RPM | Động cơ KW | Đường kính đầu vào mm | Đầu ra cỡ nòng mm | Chức năng |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Vận chuyển Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Vận chuyển Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Vận chuyển Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Vận chuyển Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Vận chuyển bùn |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Vận chuyển Sudge |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Vận chuyển bùn |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Vận chuyển bùn |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Vận chuyển bùn |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Vận chuyển bùn |
Lựa chọn bơm loại TPG với động cơ 8 cực (bơm đầu vào bùn giai đoạn hai cao điểm)
| KHÔNG | Mô hình bơm | Dòng chảy m³/h | Áp lực MPA | Tốc độ định giá RPM | Động cơ KW | Đường kính đầu vào mm | Đầu ra cỡ nòng mm | Chức năng |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Vận chuyển Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Vận chuyển Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Vận chuyển Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Vận chuyển bùn |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Vận chuyển bùn |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Vận chuyển bùn |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Vận chuyển bùn |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Vận chuyển bùn |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Vận chuyển bùn |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Vận chuyển bùn |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Vận chuyển bùn |
