Máy bơm ly tâm hút cuối là gì?

Trong việc truyền chất lỏng công nghiệp, xây dựng hệ thống HVAC và hệ thống cấp nước đô thị, bạn sẽ luôn tìm thấy một thiết bị quen thuộc—máy bơm ly tâm hút cuối.

Máy bơm ly tâm hút cuối là gì?

Máy bơm ly tâm hút cuối, như tên gọi của nó, là máy bơm ly tâm một tầng, hút đơn, trong đó chất lỏng đi vào theo hướng trục từ phía bên của vỏ máy bơm và được thải ra theo hướng xuyên tâm từ đỉnh vỏ máy bơm sau khi được tăng tốc bởi bánh công tác.

Nó còn được gọi là máy bơm hút cuối ngang trong ngành. Đặc điểm nổi bật nhất của nó là thiết kế kéo ra phía sau. Thiết kế này cho phép nhân viên bảo trì trích xuất trực tiếp các bộ phận quay (bao gồm cánh quạt, trục, vòng đệm, v.v.) để bảo trì mà không cần tháo đường ống vào và ra. Đối với các kỹ sư, điều này có nghĩa là thời gian ngừng hoạt động tối thiểu và chi phí bảo trì thấp.

Nguyên lý làm việc của máy bơm ly tâm hút cuối

Nguyên lý làm việc của máy bơm ly tâm hút cuối rất đơn giản, tuân theo logic cơ bản của hầu hết các máy bơm ly tâm, tập trung vào thiết kế hút cuối độc đáo của nó. Dưới đây là lời giải thích từng bước rõ ràng:

1. Hút chất lỏng:Máy bơm hút chất lỏng qua cổng hút ở cuối vỏ máy bơm (đối diện với động cơ) và chất lỏng chảy thẳng vào mắt của bánh công tác quay.
2. Tạo lực ly tâm:Được dẫn động bởi động cơ, bánh công tác quay và lực ly tâm đẩy chất lỏng từ tâm bánh công tác đến mép ngoài của nó, làm tăng vận tốc và áp suất của chất lỏng.
3. Xả chất lỏng:Chất lỏng tốc độ cao đi vào vỏ bơm (còn gọi là ống xoắn), có hình dạng giãn nở dần dần để làm chậm chất lỏng và chuyển động năng thành năng lượng áp suất tĩnh. Chất lỏng sau đó được xả qua cổng xả ở bên cạnh vỏ máy bơm đến vị trí mục tiêu (như đường ống, bể chứa, v.v.).
4. Hoạt động liên tục:Miễn là động cơ chạy liên tục, quá trình trên lặp lại liên tục, đạt được sự truyền chất lỏng ổn định và liên tục. Thiết kế hút cuối đảm bảo chất lỏng đi vào trơn tru, giảm nhiễu loạn và nâng cao hiệu quả vận hành.

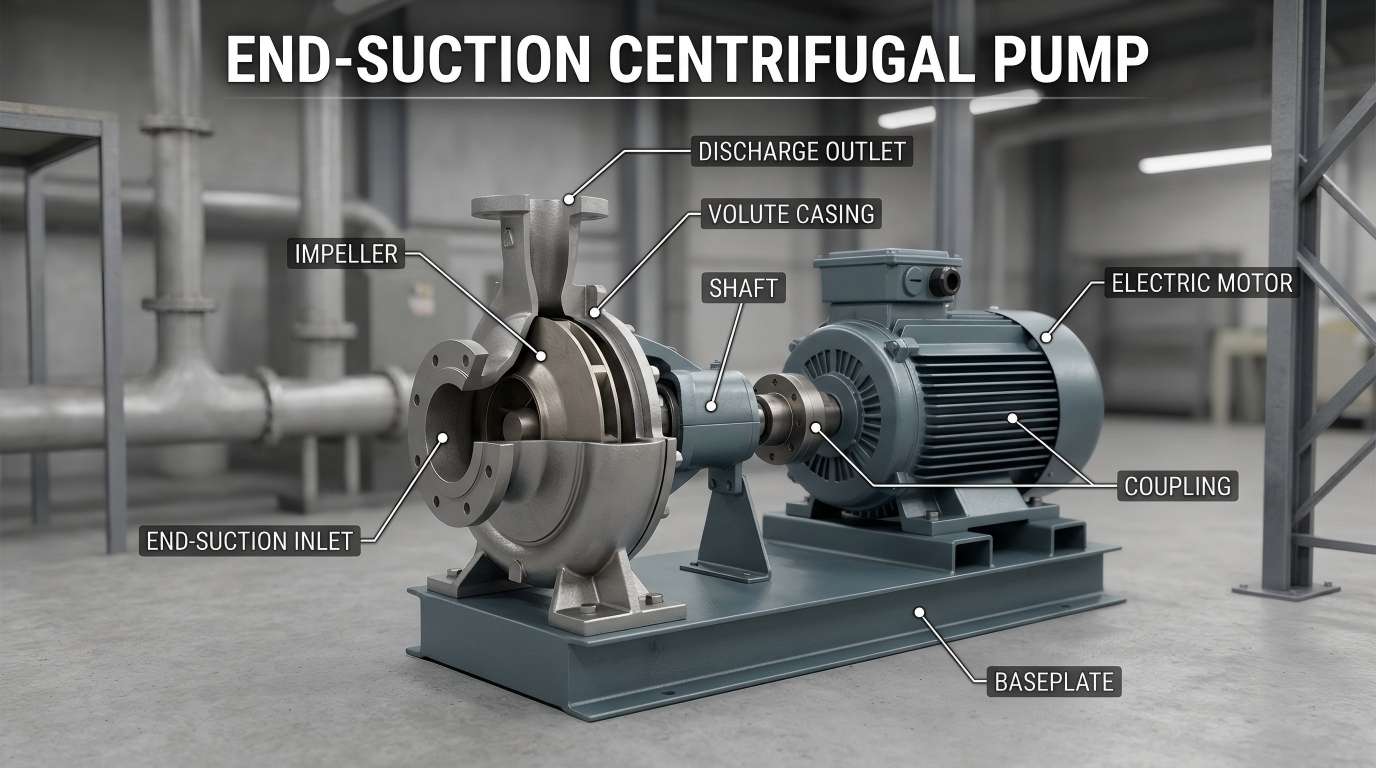

Các thành phần chính của máy bơm ly tâm hút cuối

Để giúp bạn hiểu rõ hơn về nguyên lý làm việc của máy bơm ly tâm hút cuối, các bộ phận chính của nó được chia nhỏ và giải thích bằng ngôn ngữ đơn giản dưới đây:

• Cánh quạt:Một bộ phận quay tương tự như "quạt" dùng để tạo ra lực ly tâm. Nó thường được làm bằng kim loại (thép không gỉ, gang) hoặc nhựa, tùy thuộc vào loại chất lỏng được truyền.
• Vỏ bơm (Volute):Vỏ ngoài bao quanh bánh công tác, có hình dáng để thu chất lỏng thoát ra từ bánh công tác, làm chậm chất lỏng và tăng áp suất trước khi xả.
• Cổng hút:Một lỗ ở cuối vỏ bơm để chất lỏng đi vào thân bơm. Nó thường được trang bị mặt bích (có cạnh nhô cao) để dễ dàng kết nối với đường ống.
• Cảng xả:Một lỗ ở phía bên của vỏ máy bơm để chất lỏng thoát ra khỏi thân máy bơm. Nó cũng được trang bị mặt bích để dẫn chất lỏng vào hệ thống đường ống.
• Trục:Là bộ phận hình que nối bánh công tác và động cơ, có nhiệm vụ truyền công suất từ ​​động cơ đến bánh công tác và làm cho bánh công tác quay.
• Con dấu:Ngăn chặn rò rỉ chất lỏng từ khe hở trục (giữa thân máy bơm và động cơ). Các loại phổ biến bao gồm phốt cơ khí và phốt đóng gói.

Phạm vi ứng dụng rộng rãi

• HVAC:Máy bơm hút cuối là nguồn năng lượng cốt lõi cho hệ thống tuần hoàn nước lạnh và nước làm mát trong các tòa nhà lớn.
• Cấp nước và điều áp nước công nghiệp:Dùng để truyền nước sạch, hệ thống điều áp, nước cấp lò hơi trong các nhà máy.
• Hệ thống phòng cháy chữa cháy:Máy bơm hút cuối chữa cháy đặc biệt cung cấp dòng nước áp suất cao ổn định trong trường hợp khẩn cấp.
• Tưới tiêu nông nghiệp:Được sử dụng rộng rãi trong tưới tiêu và thoát nước đất nông nghiệp do phạm vi dòng chảy rộng.

Bản tóm tắt

Bơm ly tâm hút cuối là giải pháp đáng tin cậy, tiết kiệm chi phí cho hầu hết các nhu cầu truyền chất lỏng. Cấu trúc đơn giản, bảo trì dễ dàng và ứng dụng rộng rãi khiến nó trở nên phổ biến trong giới kỹ sư, người quản lý cơ sở và chủ sở hữu tài sản.

Để biết thêm thông tin chi tiết về kiểm soát chất lỏng, hãy theo dõiteffiko. Hãy cùng nhau khám phá những khả năng vô hạn của thế giới chất lỏng!
