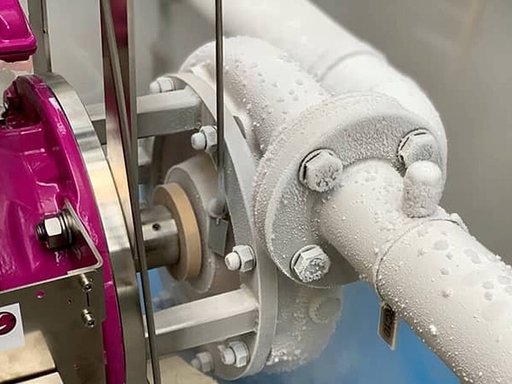

Bơm ly tâm đông lạnh là thiết bị vận chuyển chất lỏng chuyên dụng được phát triển để vận chuyển môi trường có nhiệt độ cực thấp, với nhiệt độ trung bình áp dụng thường dưới -150°C. So với máy bơm ly tâm thông thường, thiết bị này sử dụng vật liệu đông lạnh đặc biệt và cấu trúc bịt kín chính xác, có khả năng chống sốc nhiệt tuyệt vời, cho phép cung cấp an toàn và hiệu quả các khí lỏng ở nhiệt độ thấp như khí tự nhiên hóa lỏng (LNG), oxy lỏng, nitơ lỏng, argon lỏng và hydro lỏng.
Nguyên tắc làm việc

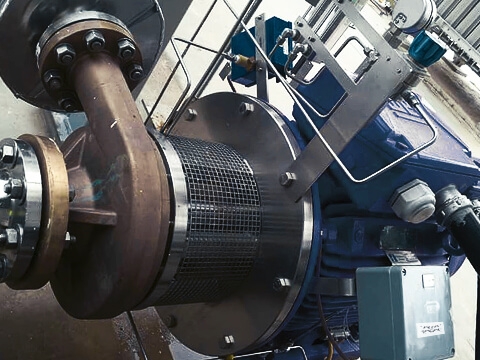

Nguyên lý hoạt động cơ bản của bơm ly tâm đông lạnh giống như bơm ly tâm thông thường: nó dựa vào tốc độ quay cao của bánh công tác để tạo ra lực ly tâm, tăng tốc môi trường chất lỏng ở nhiệt độ thấp, chuyển đổi năng lượng cơ học thành động năng của chất lỏng và đạt được sự phân phối ổn định của môi trường từ đầu hút đến đầu xả. Sự khác biệt cốt lõi giữa chúng là máy bơm ly tâm đông lạnh có thể thích ứng ổn định với các điều kiện nhiệt độ cực thấp, từ -162°C đối với khí tự nhiên hóa lỏng đến -269°C đối với helium lỏng mà không gây giòn vật liệu hoặc hỏng hóc thiết bị.
1. Vật liệu đông lạnh đặc biệt
Thân bơm và cánh quạt được làm bằng thép chịu lạnh như thép không gỉ 304/316L, hợp kim nhôm và đồng, mang lại đủ độ bền trong môi trường nhiệt độ thấp để loại bỏ hiện tượng giòn lạnh; trục bơm được làm bằng thép hợp kim cường độ cao, có thể chịu được ứng suất chênh lệch nhiệt độ và tải vận hành tốc độ cao.
2. Hệ thống niêm phong cao cấp
Ngăn chặn hiệu quả sự rò rỉ của môi trường nhiệt độ thấp dễ bay hơi là chìa khóa để vận hành an toàn thiết bị: vòng đệm kiểu mê cung đơn giản và bền bỉ, cho phép vận hành lâu dài mà không cần bảo trì; phốt cơ khí và phốt khí khô chủ yếu được sử dụng trong các tình huống nạp và dỡ khí tự nhiên hóa lỏng; phụ kiện bịt kín được làm bằng vật liệu chịu lạnh như polytetrafluoroethylene và than chì dẻo, thay thế gioăng cao su thông thường để tránh nứt và hỏng ở nhiệt độ thấp.
3. Thiết kế tối ưu hóa chống xâm thực
Khí lỏng ở nhiệt độ thấp có điểm sôi cực thấp và dễ bị xâm thực trong quá trình vận hành. Thiết bị sử dụng cấu trúc đầu hút dương ròng thấp (NPSH), được trang bị bộ cảm ứng phía trước và cánh quạt hút kép để tăng áp suất trung bình đầu vào, ngăn chặn sự bay hơi trung bình từ nguyên nhân gốc rễ và giảm thiệt hại do xâm thực.
4. Thiết kế bảo vệ chống sốc nhiệt
Nghiêm cấm thiết bị làm lạnh nhanh và phải làm lạnh trước từ từ theo đúng tiêu chuẩn để tránh nứt vỏ do thay đổi nhiệt độ đột ngột; nó được chia thành các cấu trúc dọc và ngang. Máy bơm ly tâm đông lạnh kiểu thùng đứng có hiệu ứng xả tốt hơn và dẫn nhiệt ít hơn, khiến chúng trở thành lựa chọn chủ đạo trong ngành công nghiệp khí tự nhiên hóa lỏng.
Máy bơm ly tâm đông lạnh là sản phẩm không thể thiếu trong nhiều lĩnh vực công nghiệp cao cấp, trong đó ngành khí tự nhiên hóa lỏng (LNG) hiện đang là thị trường có nhu cầu lớn nhất.
Được sử dụng rộng rãi trong các trạm tiếp nhận LNG để vận chuyển phương tiện bể chứa, xếp dỡ tàu và đổ đầy xe bồn; nó cũng được trang bị các trạm tiếp nhiên liệu khí đốt tự nhiên để cung cấp năng lượng sạch cho các phương tiện và tàu hạng nặng.
Là thành phần hỗ trợ cốt lõi của thiết bị tách không khí, nó được sử dụng để vận chuyển oxy lỏng, nitơ lỏng và argon lỏng, phục vụ luyện gang thép, cung cấp oxy y tế, sản xuất chất bán dẫn, cũng như thu giữ, lưu trữ và vận chuyển carbon dioxide lỏng.
Chịu trách nhiệm vận chuyển và nạp nhiên liệu đẩy tên lửa (oxy lỏng, hydro lỏng) và cung cấp lưu thông nitơ lỏng cho các thử nghiệm nhiệt độ thấp của các bộ phận chính xác trong ngành hàng không vũ trụ.
Thích ứng với việc lưu trữ và vận chuyển hydro lỏng và các kịch bản vận chuyển tại các trạm tiếp nhiên liệu hydro, đóng vai trò là thiết bị chính để lưu trữ năng lượng hydro và các dự án hỗ trợ năng lượng mới.
Là máy bơm cung cấp nhiên liệu cốt lõi cho tàu chạy bằng LNG, đảm bảo cung cấp ổn định năng lượng sạch cho tàu.
| Các mục so sánh | Bơm ly tâm đông lạnh | Bơm đông lạnh dịch chuyển tích cực |
|---|---|---|
| Luồng phân phối | Phân phối lưu lượng lớn | Cung cấp dòng chảy vừa và nhỏ |
| Áp suất làm việc | Áp suất trung bình | Áp suất cực cao |
| Hiệu quả hoạt động | Hiệu quả cao trong điều kiện dòng chảy lớn | Hiệu suất thấp khi vận hành dòng chảy lớn |
| Khó khăn bảo trì | Cấu trúc đơn giản và bảo trì dễ dàng | Nhiều bộ phận bên trong và bảo trì phức tạp |
| Kịch bản áp dụng | Vận chuyển LNG, vận chuyển bồn chứa lớn | Dòng chảy nhỏ và hydro lỏng áp suất cao, cung cấp oxy lỏng |
Hỏi: Nhiệt độ thấp nhất mà máy bơm ly tâm đông lạnh có thể chịu được là bao nhiêu?
Trả lời: Phạm vi nhiệt độ áp dụng của các mẫu thông thường là -150°C đến -269°C, và khả năng chịu nhiệt độ định mức của máy bơm ly tâm đông lạnh LNG đặc biệt có thể đạt tới -162°C.
Hỏi: Làm thế nào để lựa chọn giữa máy bơm ly tâm đông lạnh dọc và ngang?
Trả lời: Máy bơm ly tâm đông lạnh kiểu thùng đứng có hiệu suất xả tốt và hiệu suất cách nhiệt mạnh, được ưa chuộng cho các dự án cung cấp LNG quy mô lớn; máy bơm ngang có cấu trúc nhỏ gọn và chủ yếu được sử dụng cho các tình huống phân phối nhiệt độ thấp áp suất thấp nhỏ.
Hỏi: Làm thế nào để ngăn chặn hiệu quả hiện tượng xâm thực trong máy bơm ly tâm đông lạnh?
Đáp: Đảm bảo đủ áp suất hút đầu vào, lắp đặt bộ cảm ứng trung bình và vệ sinh bộ lọc đường ống đầu vào thường xuyên để tránh các vấn đề xâm thực một cách hiệu quả.
Máy bơm ly tâm đông lạnh là thiết bị cốt lõi để cung cấp khí lỏng ở nhiệt độ thấp một cách an toàn, hỗ trợ toàn diện cho sự phát triển ổn định của các ngành công nghiệp năng lượng sạch như khí tự nhiên hóa lỏng, năng lượng hydro và khí công nghiệp. Với sự tăng trưởng không ngừng của nhu cầu năng lượng sạch toàn cầu, vị thế thị trường và phạm vi ứng dụng của máy bơm ly tâm đông lạnh sẽ tiếp tục mở rộng.teffikoluôn cam kết cung cấp cho khách hàng các giải pháp chất lỏng đông lạnh tuyệt vời. Chúng tôi thực sự khuyên bạn nên ưu tiên các vật liệu chống đông lạnh chất lượng cao, cấu trúc chống xâm thực hiệu quả và cấu hình bịt kín ít tổn thất khi mua.
