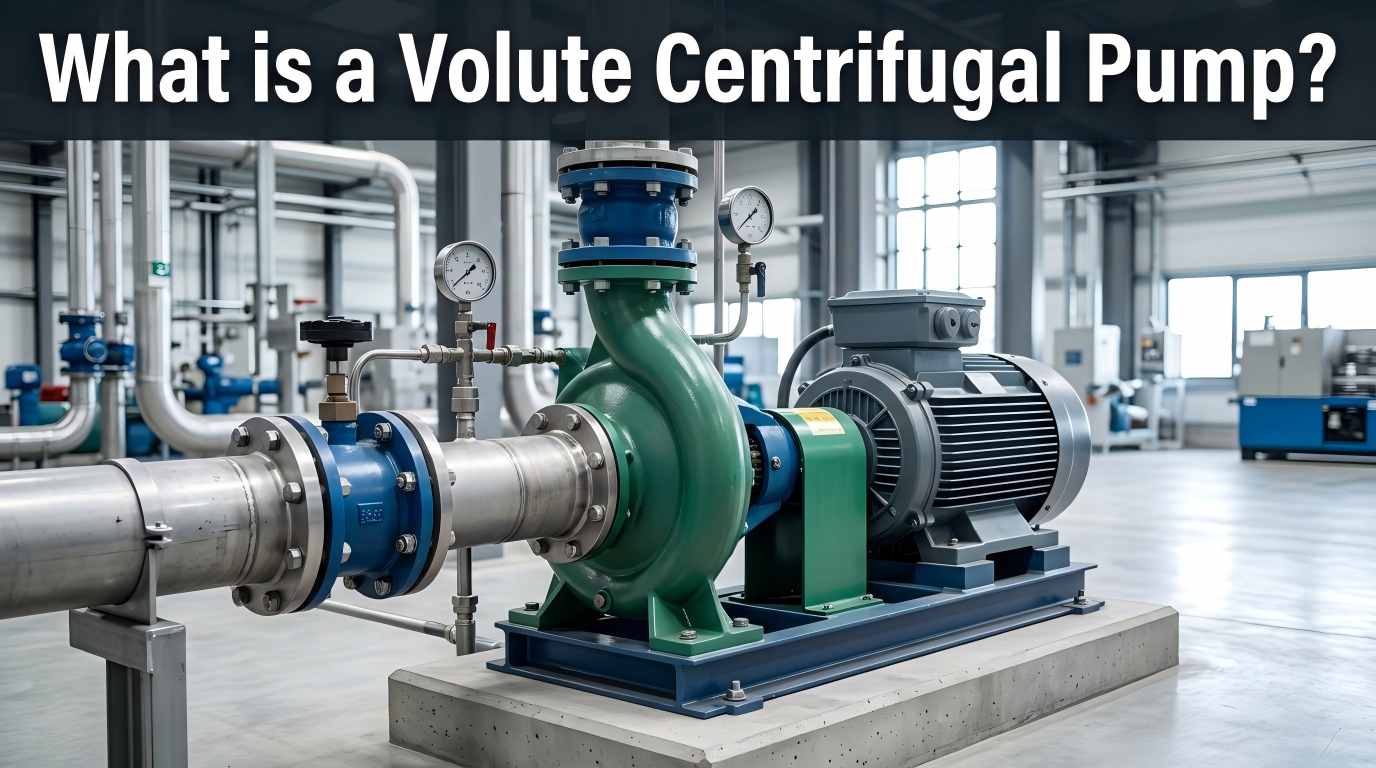

A bơm ly tâm xoắn ốclà một loại máy bơm động lực chuyển đổi năng lượng cơ học thành năng lượng thủy lực thông qua chuyển động quay của bánh công tác và dựa vào vỏ xoắn ốc để phân phối chất lỏng hiệu quả. Không giống như các loại máy bơm ly tâm khác, đặc điểm nổi bật nhất của nó là vỏ hình xoắn ốc (còn gọi là vỏ xoắn ốc), đây là thành phần cốt lõi giúp phân biệt nó với các mẫu máy như máy bơm ly tâm khuếch tán. Máy bơm ly tâm xoắn ốc có cấu trúc chắc chắn, chi phí tương đối thấp, vận hành êm ái và hiệu suất đáng tin cậy, ít bị ảnh hưởng do ăn mòn và xói mòn. Chúng là thiết bị được ưu tiên cho hầu hết các ứng dụng phân phối chất lỏng công nghiệp và dân dụng.
Sự hoạt động ổn định của máy bơm phụ thuộc vào sự phối hợp của nhiều bộ phận khác nhau. Các thành phần cốt lõi và chức năng của chúng như sau:
Một buồng xoắn ốc bao quanh bánh công tác có diện tích mặt cắt tăng dần từ đầu ra của bánh công tác đến cổng xả. Chức năng cốt lõi của nó là thu thập chất lỏng tốc độ cao, giảm vận tốc và tăng áp suất. Hình dạng và kích thước của nó ảnh hưởng trực tiếp đến hiệu suất và áp suất của máy bơm. Nó được chia thành xoắn ốc đơn (được sử dụng rộng rãi nhất) và xoắn ốc đôi (cân bằng lực hướng tâm và kéo dài tuổi thọ).
"Trái tim" của máy bơm, một bộ phận quay có các cánh cong, được nối với động cơ thông qua trục máy bơm. Nó quay với tốc độ cao để tạo ra lực ly tâm, hút chất lỏng và truyền động năng. Các thông số cánh (hình dạng, số lượng, góc) xác định tốc độ dòng chảy, cột áp và hiệu suất của máy bơm.
Trục bơm truyền năng lượng cơ học từ động cơ đến bánh công tác. Vòng bi hỗ trợ chuyển động quay của trục bơm, duy trì độ đồng trục và giảm ma sát. Đối với điều kiện làm việc ở nhiệt độ cao và áp suất cao, cần có bộ làm mát dầu để ngăn chặn sự hư hỏng của dầu và kéo dài tuổi thọ ổ trục.
Ngăn chặn sự rò rỉ chất lỏng và sự xâm nhập của không khí bên ngoài để tránh hiện tượng xâm thực. Các loại phổ biến bao gồm phốt cơ khí và phốt đóng gói. Việc kết hợp với các hệ thống làm kín phụ trợ có thể cải thiện độ tin cậy và việc bảo trì có thể tham khảo các tiêu chuẩn API 682.
Cổng hút nằm ở trung tâm của ống xoắn để hút chất lỏng vào; cổng xả nằm ở cuối ống xoắn để cung cấp chất lỏng có áp suất. Kích thước và hình dạng của cả hai đều ảnh hưởng đến sức cản của chất lỏng và hiệu suất bơm.
Quá trình làm việc là chuyển đổi năng lượng liên tục, được chia thành 4 giai đoạn cốt lõi:
Động cơ điều khiển bánh công tác quay với tốc độ cao, tạo thành vùng áp suất thấp ở trung tâm bánh công tác. Chất lỏng được hút vào máy bơm dưới sự chênh lệch áp suất.
Khi bánh công tác quay liên tục, các cánh quạt sẽ đẩy chất lỏng chuyển động hướng tâm, làm tăng đáng kể tốc độ dòng chảy và động năng của chất lỏng.
Chất lỏng tốc độ cao đi vào vỏ xoắn ốc, nơi dòng chảy mở rộng làm giảm tốc độ dòng chảy, chuyển đổi động năng thành năng lượng áp suất để đạt được áp suất cao.
Chất lỏng có áp được xả qua cổng xả. Với sự quay liên tục của bánh công tác, việc phân phối liên tục được hoàn thành.
Cấu trúc xoắn ốc phù hợp với đặc tính dòng chảy chất lỏng, giảm tổn thất do nhiễu loạn. Hiệu suất trong điều kiện thiết kế đạt 70%–90%, với sự phân bố vận tốc dòng chảy đồng đều.
Ít thành phần cốt lõi hơn, dễ xử lý và lắp đặt, không có cơ chế truyền động phức tạp, tỷ lệ hỏng hóc thấp, không cần van kiểm tra đầu vào và đầu ra và chi phí bảo trì thấp.
Có thể được thiết kế theo các thông số kỹ thuật khác nhau tùy theo điều kiện làm việc, phù hợp với nhiều chất lỏng khác nhau như nước sạch, nước thải và môi trường hóa học, và thích ứng với điều kiện làm việc ở nhiệt độ bình thường, nhiệt độ cao và áp suất cao.
Thiết kế tích hợp, kích thước nhỏ và trọng lượng nhẹ, phù hợp với các tình huống không gian hạn chế và dễ dàng tích hợp vào các hệ thống phân phối hiện có.
Chi phí sản xuất thấp, thay thế thuận tiện các bộ phận bị mòn, tiết kiệm năng lượng thông qua vận hành hiệu quả, phù hợp với các tình huống phân phối lưu lượng lớn.
Máy bơm ly tâm xoắn ốc là sự lựa chọn đáng tin cậy để cung cấp chất lỏng công nghiệp nhờ ưu điểm thủy động lực của chúng. Tuy nhiên, hiệu quả sử dụng năng lượng thực tế của chúng bị ảnh hưởng bởi các chi tiết như lựa chọn vật liệu và sản xuất. Teffiko phát triển các giải pháp phân phối chất lỏng ổn định và hiệu quả thông qua hoạt động R&D chính xác và thử nghiệm nghiêm ngặt. Chào mừng bạn đến tham khảo ý kiến hoặc đặt hàng:www.teffiko.com
