Máy bơm ly tâmlà thiết bị cốt lõi được sử dụng trong các lĩnh vực công nghiệp và đô thị và tạo ra độ rung mạnh trong quá trình vận hành. Nền tảng thiết bị, các lỗ neo được tạo hình sẵn và bu lông neo tạo thành các công trình được che giấu quan trọng nhằm đảm bảo sự ổn định của thiết bị. Nhiều lỗi tại chỗ như độ lệch thân máy bơm, cộng hưởng, vòng bi quá nóng và gãy bu lông thường là do việc xây dựng các lỗ định hình trước không đạt tiêu chuẩn hoặc lắp đặt bu lông không đạt tiêu chuẩn. Tài liệu này trình bày chi tiết các hướng dẫn chính để xây dựng các lỗ neo định hình sẵn và lắp đặt bu lông neo cho máy bơm ly tâm.
Các lỗ neo được tạo hình sẵn cho máy bơm ly tâm được thiết kế đặc biệt để bơm vữa thứ cấp cho bu lông neo. Kích thước, hình dạng, độ thẳng đứng và độ sạch của các lỗ định hình trước trực tiếp xác định cường độ neo của bu lông, độ chính xác san lấp mặt bằng của thiết bị và độ ổn định tổng thể của nền móng. Là quy trình cốt lõi khi thi công móng máy bơm, công việc phải được thực hiện theo đúng tiêu chuẩn công nghiệp.
Kích thước của các lỗ tạo hình trước phải đảm bảo sự cân bằng giữa độ chặt của vữa và cường độ kết cấu của móng bê tông. Lỗ quá nhỏ sẽ dẫn đến vữa không hoàn thiện, còn lỗ quá lớn sẽ làm suy yếu khả năng chịu lực của móng. Các thông số xây dựng tiêu chuẩn chung được quy định như sau:

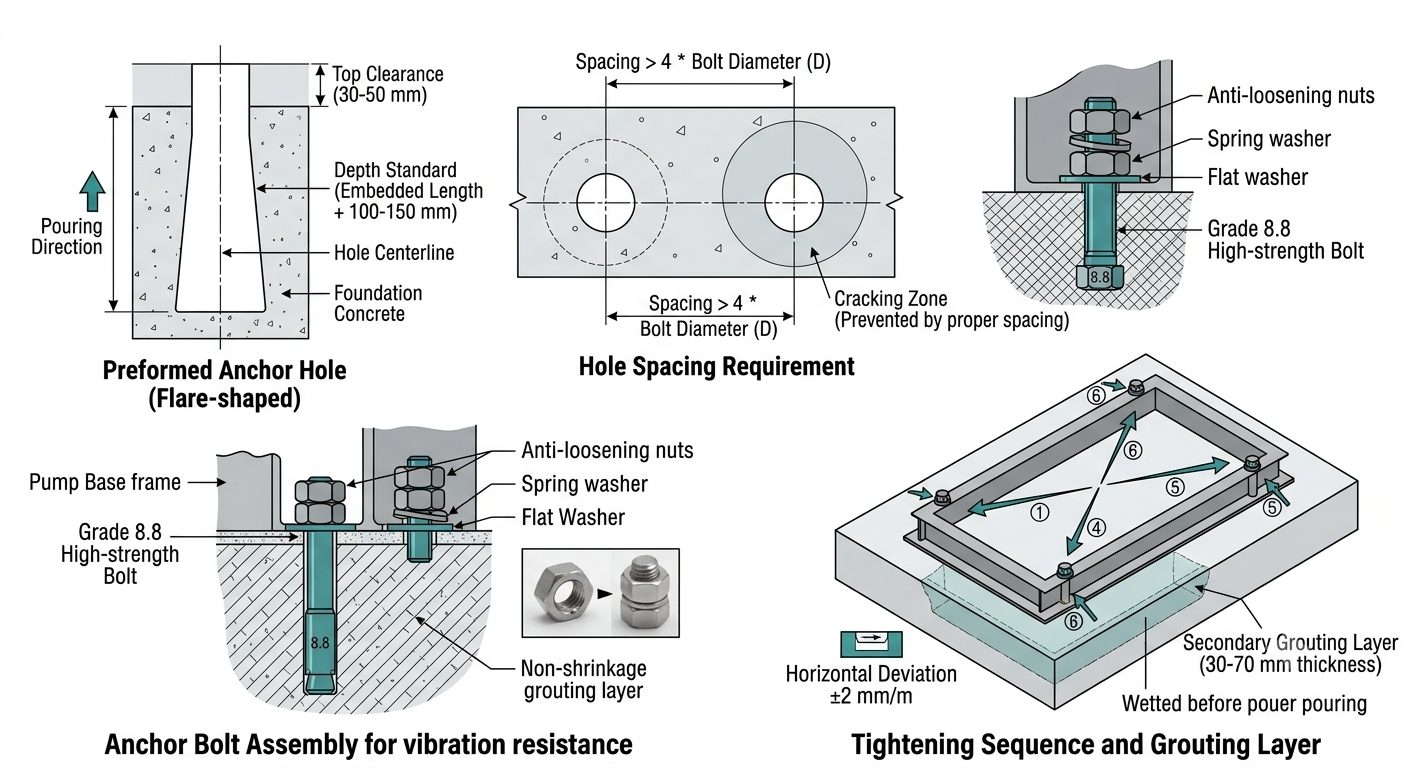

Khe hở giữa bu lông và tường lỗ:Phải duy trì khoảng hở một bên từ 30–50 mm giữa mỗi bu lông và thành của lỗ định hình trước để cung cấp đủ không gian cho vật liệu rót không co ngót, nhằm đảm bảo bao bọc và neo chặt hoàn toàn các bu lông.
Tiêu chuẩn độ sâu của lỗ tạo hình trước:Tổng chiều sâu của mỗi lỗ định hình trước phải lớn hơn 100–150 mm so với chiều dài chôn thực tế của bu lông neo, giúp ngăn ngừa triệt để tình trạng rỗng ở đáy lỗ và phun vữa không hoàn toàn, đồng thời đảm bảo cường độ neo ở đáy.
Yêu cầu khoảng cách giữa các lỗ:Khoảng cách từ tâm đến tâm giữa hai lỗ neo liền kề được tạo hình sẵn không được nhỏ hơn 4 lần đường kính của bu lông neo, giúp tránh nứt, vỡ cục bộ nền móng sau khi đổ bê tông và phun vữa một cách hiệu quả.
Hình dạng lỗ tối ưu:Trong xây dựng, lỗ loe có đỉnh hẹp và đáy rộng được ưa chuộng hơn. So với các lỗ thẳng, cấu trúc này cải thiện đáng kể khả năng chống kéo của bu lông và ngăn chặn bu lông bị lỏng và dịch chuyển do rung động của thiết bị trong thời gian dài.
Trước khi đổ bê tông móng, phải cố định các ống cốp pha PVC cường độ cao, khuôn thép hoặc khuôn gỗ theo yêu cầu để định hình nhằm đảm bảo vị trí lỗ chính xác và hình dạng lỗ đều đặn. Việc tháo khuôn phải được tiến hành ngay sau khi đổ bê tông lần đầu để tránh hư hỏng và sứt mẻ các thành lỗ do việc tháo khuôn sau khi đã đông đặc hoàn toàn.
Trước khi phun vữa, tất cả các mảnh vụn, vữa xi măng, bụi và nước tích tụ bên trong các lỗ phải được làm sạch hoàn toàn. Nên sử dụng không khí áp suất cao để làm sạch toàn diện nhằm đảm bảo liên kết chắc chắn giữa vật liệu phun vữa và nền bê tông ban đầu mà không có lớp xen kẽ hoặc các vùng rỗng.
Việc kiểm soát chặt chẽ sẽ được thực hiện đối với độ lệch vị trí lỗ. Trong trường hợp các lỗ lệch, khẩu độ nhỏ hoặc hình dạng lỗ bị biến dạng, việc đục và doa thủ công sẽ được áp dụng để hiệu chỉnh. Nghiêm cấm cắt hoặc rút ngắn bu lông neo vì nó sẽ làm giảm độ bền của bu lông và dẫn đến chiều dài neo không đủ.
Độ thẳng đứng của các lỗ tạo hình trước phải được đảm bảo với độ lệch nghiêng của thành lỗ không quá 1,5°. Việc lắp bu lông nghiêng sẽ gây ra sự phân bố ứng suất không đồng đều, dẫn đến sự tập trung ứng suất trong quá trình vận hành và hơn nữa dẫn đến đứt ren bu lông, trượt ren và nứt khung đế.
Là bộ phận chịu lực cốt lõi kết nối khung đế của máy bơm ly tâm và nền bê tông, bu lông neo đảm nhận các chức năng cố định thiết bị, san lấp mặt bằng, giảm rung và chống dịch chuyển. Các tiêu chuẩn công nghiệp rõ ràng áp dụng cho việc lựa chọn vật liệu, cấp cường độ, chiều dài nhúng, quy trình lắp đặt, phun vữa và bảo dưỡng, chống nới lỏng và chống ăn mòn của bu lông neo. Bu lông thông thường không bao giờ được sử dụng để thay thế.
Vật liệu phải được lựa chọn khác nhau tùy theo điều kiện vận hành, phương tiện vận chuyển và trọng tải của máy bơm ly tâm để loại bỏ các mối nguy hiểm tiềm ẩn về an toàn phát sinh do lựa chọn không đúng:
Máy bơm ly tâm nước sạch thông thường (dùng cho dân dụng và cấp nước công nghiệp thông thường):Sẽ sử dụng bu lông neo bằng thép carbon Q235 có cấp cường độ không nhỏ hơn Cấp 4,8. Chúng mang lại hiệu suất ổn định với hiệu suất chi phí cao và đáp ứng các yêu cầu về giảm và cố định độ rung thông thường.
Bơm ly tâm dùng cho nước thải, hóa chất và chất ăn mòn:Đối với môi trường có chứa axit, kiềm, tạp chất và các thành phần ăn mòn, phải sử dụng bu lông neo bằng thép không gỉ 304 hoặc 316 để ngăn ngừa rỉ sét và ăn mòn hiệu quả, đồng thời tránh hư hỏng bu lông như gãy rỉ sét và rơi ra.
Máy bơm ly tâm hạng nặng lưu lượng lớn và áp suất cao quy mô lớn:Đối với các thiết bị có tải trọng lớn, tần số rung động cao cần sử dụng bu lông neo có độ bền cao từ cấp 8,8 trở lên. Chúng có đặc tính chịu kéo, chống mỏi và chống biến dạng vượt trội và có thể áp dụng cho hoạt động liên tục ở tải trọng cao trong thời gian dài.
Yêu cầu về phụ kiện phù hợp:Mỗi bộ bu lông neo phải được trang bị vòng đệm phẳng, vòng đệm lò xo và đai ốc đôi làm phụ kiện tiêu chuẩn. Sự kết hợp phụ kiện hoàn chỉnh mang lại hiệu quả chống nới lỏng kép để thích ứng với sự rung động liên tục của máy bơm nước.
Chiều dài nhúng quyết định trực tiếp đến khả năng chịu lực kéo ra của bu lông và là chỉ số quan trọng để ngăn chặn bu lông bị kéo ra và lỏng ra. Tỷ lệ chiều dài nhúng tiêu chuẩn cho các loại máy bơm khác nhau được chỉ định như sau:
Máy bơm ly tâm trục đứng hạng nhẹ: Chiều dài nhúng không nhỏ hơn 15 lần đường kính bu lông để đáp ứng yêu cầu cố định nhẹ của thiết bị quy mô nhỏ.
Máy bơm ly tâm công nghiệp nằm ngang thông thường: Chiều dài nhúng phải gấp 20 đến 25 lần đường kính bu lông để thích ứng với tải trọng của hoạt động công nghiệp thông thường.
Máy bơm ly tâm lưu lượng cao và áp suất cao hạng nặng: Chiều dài nhúng không nhỏ hơn 30 lần đường kính bu lông để nâng cao khả năng chịu lực của neo và chống lại tác động rung mạnh.
Chiều dài nhúng không đủ sẽ dẫn đến khả năng chịu kéo không đủ, bu lông dễ bị lỏng và bung ra khi chịu rung lâu dài. Chiều dài nhúng quá dài có thể cản trở các thanh thép móng, gây lãng phí xây dựng và làm suy giảm tính toàn vẹn kết cấu của móng.
Sau khi định vị, các bu lông neo phải được giữ thẳng đứng và được cố định tạm thời bằng các giá đỡ đặc biệt để tránh bị nghiêng, lệch và đảm bảo phân bố ứng suất đồng đều trong các lần làm việc tiếp theo. Đồng thời, kích thước lắp đặt của bu lông neo phải được kiểm tra chặt chẽ so với kích thước của bơm ly tâm và bơm trục ngang để đảm bảo khớp hoàn toàn giữa các vị trí lỗ, khoảng cách bu lông và lỗ lắp đặt trên khung đế thiết bị. Độ lệch ngang của bề mặt móng phải được kiểm soát trong phạm vi ±2 mm/m để đảm bảo tham chiếu chính xác cho việc cân bằng thiết bị.
Vật liệu rót vữa không co ngót đặc biệt phải được sử dụng thống nhất để rót vữa. Đối với máy bơm ly tâm nhiều tầng, bê tông cốt liệu mịn có cấp cường độ cao được ưu tiên. Vữa xi măng thông thường bị nghiêm cấm. Vữa thông thường có xu hướng co lại và nứt sau khi đông đặc, tạo thành các khoảng trống và các vùng rỗng không thể đảm bảo khả năng chịu ứng suất tổng thể giữa bu lông và móng. Cấp cường độ của bê tông dùng để phun vữa cho máy bơm nhiều tầng phải cao hơn cấp cường độ của bê tông nền ban đầu một cấp để cải thiện cường độ neo khi chịu tải nặng.
Trong quá trình đầm bê tông và vật liệu rót vào các lỗ được tạo hình sẵn, thao tác phải nhẹ nhàng và đều đặn. Nghiêm cấm nghiêng bu lông neo và dịch chuyển thân máy bơm và bộ phận máy bơm, để tránh làm mất hiệu lực của công việc định vị và san lấp mặt bằng trước đó và loại bỏ nguy cơ tiềm ẩn do ứng suất lệch tâm trên bu lông.
Việc thi công phải tuân thủ nghiêm ngặt nguyên tắc tuân thủ cường độ. Việc san lấp mặt bằng, căn chỉnh và cố định thân máy bơm và tổ máy bơm chỉ được thực hiện sau khi cường độ của bê tông móng đạt trên 75% cường độ thiết kế. Việc rót vữa thứ cấp sẽ được thực hiện khi định vị chính xác. Chiều cao của lớp vữa thứ cấp được kiểm soát trong khoảng 30–70 mm với độ dày đồng đều và bề mặt tổng thể phẳng.
Trước khi rót vữa thứ cấp, bề mặt tiếp xúc của móng phải được xử lý kỹ lưỡng: dùng nước sạch rửa sạch bụi bẩn, mảnh vụn trên bề mặt và làm ướt hoàn toàn bề mặt nền để đảm bảo liên kết chặt chẽ giữa bê tông mới và bê tông cũ cũng như lớp vữa không có lớp xen kẽ. Nhiệt độ xung quanh công trình phải được kiểm soát chặt chẽ. Phải thực hiện các biện pháp chống đóng băng đặc biệt khi nhiệt độ môi trường xung quanh dưới 0oC để ngăn ngừa hư hỏng do sương giá và suy giảm độ bền của lớp vữa.
Vật liệu vữa phải được nén chặt bằng rung phân lớp để thoát khí bên trong. Việc bảo dưỡng phải được tiến hành ngay sau khi phun vữa. Nếu nhiệt độ môi trường dưới 5oC, cách nhiệt và bảo vệ chống đóng băng phải được áp dụng trong suốt quá trình đóng rắn để tránh nứt, chà nhám và độ bền không đạt tiêu chuẩn do hư hỏng do sương giá ở nhiệt độ thấp. Trong điều kiện làm việc bình thường, kết cấu vữa phải được bảo dưỡng không ít hơn 72 giờ trước khi siết chặt thiết bị lần cuối.
Phải tuân thủ nguyên tắc “cân bằng trước, siết chặt sau”. Độ lệch ngang của khung đế bơm phải được kiểm soát trong khoảng 0,05 mm/m. Các đai ốc phải được siết chặt đối xứng theo hướng chéo trong nhiều lần. Nghiêm cấm siết chặt hoàn toàn một lần và siết cưỡng bức một phía, điều này có thể gây biến dạng khung đế bơm, sai lệch độ chính xác cân bằng của thiết bị và hư hỏng do quá tải đối với bu lông.
Nhà bơm ngoài trời, nhà xưởng ẩm ướt và điều kiện làm việc xử lý nước: Sau khi nghiệm thu lắp đặt bu lông, tiến hành sơn chống rỉ đều cho các bu lông. Băng chống thấm và chống ăn mòn có thể được quấn quanh các bộ phận quan trọng để cách ly độ ẩm và làm chậm quá trình ăn mòn.
Điều kiện làm việc với rung động tần số cao và hoạt động liên tục: Phải sử dụng cấu trúc chống nới lỏng kép kết hợp đai ốc đôi và vòng đệm lò xo. Đối với các điều kiện làm việc khắc nghiệt, có thể sử dụng keo khóa ren đặc biệt để ngăn chặn hoàn toàn việc nới lỏng đai ốc do rung động.
Cơ chế kiểm tra thường xuyên: Việc kiểm tra siết lại được thực hiện 3 tháng một lần trong điều kiện làm việc khô thông thường. Đối với điều kiện làm việc với nhiệt độ cao, độ ẩm cao, ăn mòn mạnh và rung động mạnh, phải tiến hành kiểm tra đặc biệt hàng tháng để loại bỏ kịp thời những nguy cơ tiềm ẩn về sự lỏng lẻo và ăn mòn.
Việc xây dựng hệ thống neo bơm ly tâm không theo tiêu chuẩn nhỏ sẽ phát triển thành lỗi thiết bị trong giai đoạn sau. Các lỗi thường gặp tại chỗ và các mối nguy hiểm tương ứng được liệt kê như sau:
Các lỗ tạo hình trước có kích thước nhỏ và độ hở không đủ:Vật liệu vữa không thể bọc kín hoàn toàn các bu lông, dẫn đến diện tích chịu ứng suất không đủ để neo. Thiết bị sẽ rung lắc, dịch chuyển và lệch trong quá trình hoạt động.
Độ sâu nhúng của bu lông neo không đạt tiêu chuẩn:Khả năng chịu lực kéo không đủ sẽ khiến các bu lông bị lỏng và nâng lên dưới tác động rung lâu dài, bù lại độ đồng trục của thân máy bơm và làm trầm trọng thêm tình trạng mài mòn của vòng bi và cánh quạt.
Cấu hình phụ kiện đơn giản chỉ với đai ốc đơn và không có vòng đệm lò xo:Cấu hình như vậy không thể chịu được rung động liên tục và các đai ốc dễ bị tự động nới lỏng, đây là nguyên nhân chính gây ra sự cộng hưởng của thiết bị và sự mất ổn định của thiết bị.
Vữa bằng vữa thông thường và không đủ thời gian bảo dưỡng:Vữa sẽ co lại, nứt và phát triển các vùng rỗng bên trong, làm tổn hại đến tính toàn vẹn tổng thể của nền móng. Thiết bị có khả năng dịch chuyển toàn bộ trong quá trình hoạt động lâu dài.
Lắp đặt bu lông nghiêng và siết chặt một phía:Ứng suất không đồng đều và sự tập trung ứng suất nghiêm trọng sẽ xảy ra trên các bu lông, dẫn đến gãy, nứt bu lông và hư hỏng khung đế bơm sau thời gian dài hoạt động.
Việc nghiệm thu nghiêm ngặt sẽ được tiến hành sau khi hoàn thành việc thi công neo và rót vữa thứ cấp, thiết bị chỉ được đưa vào sử dụng sau khi đã được nghiệm thu. Việc nghiệm thu bao gồm nhiều khía cạnh bao gồm độ chính xác của bề mặt nền, công nghệ xây dựng, tiêu chuẩn vật liệu, thi công ở nhiệt độ thấp và vận hành thử thiết bị.
Việc nghiệm thu được chia thành ba loại chính: kiểm tra bề ngoài, kiểm tra thành phần và kiểm tra vận hành thử.
Chấp nhận độ chính xác bề mặt cơ sở:Độ lệch ngang của bề mặt móng lắp đặt thiết bị phải được kiểm soát trong phạm vi ±2 mm/m. Vữa trong các lỗ định hình trước phải dày đặc và đầy đặn, không có chỗ rỗng, vết nứt hoặc bong tróc. Bê tông xung quanh các lỗ hở phải phẳng, nguyên vẹn và không bị hư hỏng và khuyết tật.
Chấp nhận thành phần bu lông:Độ lệch theo phương thẳng đứng của bu lông không được lớn hơn 2 mm/m và không bị nghiêng hoặc dịch chuyển. Tất cả các phụ kiện phải đầy đủ và nguyên vẹn, ren bu lông không bị trượt, ăn mòn và biến dạng. Thông số kỹ thuật và vật liệu của bu lông phải tuân theo yêu cầu thiết kế và tương thích với loại máy bơm.
Công nghệ phun vữa và nghiệm thu vật liệu:Bê tông cốt liệu mịn có cường độ cao hơn một cấp sẽ được sử dụng để rót vữa cho máy bơm ly tâm nhiều tầng và vật liệu vữa không co ngót đặc biệt sẽ được sử dụng cho các loại máy bơm thông thường. Lớp vữa thứ cấp phải có độ dày đồng đều từ 30 mm đến 70 mm. Bề mặt nền phải được làm sạch và làm ướt kỹ lưỡng trước khi thi công, đồng thời thực hiện đầy đủ các biện pháp chống đóng băng, cách nhiệt trong môi trường nhiệt độ thấp.
Chấp nhận vận hành thử:Sau khi thiết bị hoạt động liên tục ở chế độ đầy tải trong hơn 2 giờ, không xảy ra tình trạng lỏng đai ốc neo, dịch chuyển khung đế, cộng hưởng bất thường hoặc độ rung, tiếng ồn bất thường của thiết bị và mọi thông số vận hành của thiết bị vẫn ổn định.
Chấp nhận tài liệu:Các hồ sơ đầy đủ bao gồm thông số kỹ thuật của bu lông, giấy chứng nhận vật liệu, cấp độ bền của vật liệu vữa, nhiệt độ thi công, hồ sơ bảo dưỡng và dữ liệu quá trình siết chặt phải được lưu giữ để bảo trì, kiểm tra và cải tạo tiếp theo.
Việc thi công các lỗ neo định hình sẵn và lắp đặt bu lông neo cho máy bơm ly tâm là những công việc ẩn giấu quan trọng quyết định độ ổn định của các bộ phận máy bơm. Toàn bộ quá trình thi công bao gồm kiểm soát kích thước, bơm vữa và siết chặt phải được thực hiện tuân thủ nghiêm ngặt các tiêu chuẩn liên quan để tránh sai sót trong thi công.
Là một thương hiệu thiết bị chất lỏng chuyên nghiệp,TEFFIKOtuân thủ đầy đủ các tiêu chuẩn công nghiệp và cung cấp một bộ giải pháp tiêu chuẩn hóa hoàn chỉnh bao gồm việc khớp khung đế, lựa chọn bu lông và hướng dẫn tại chỗ.
