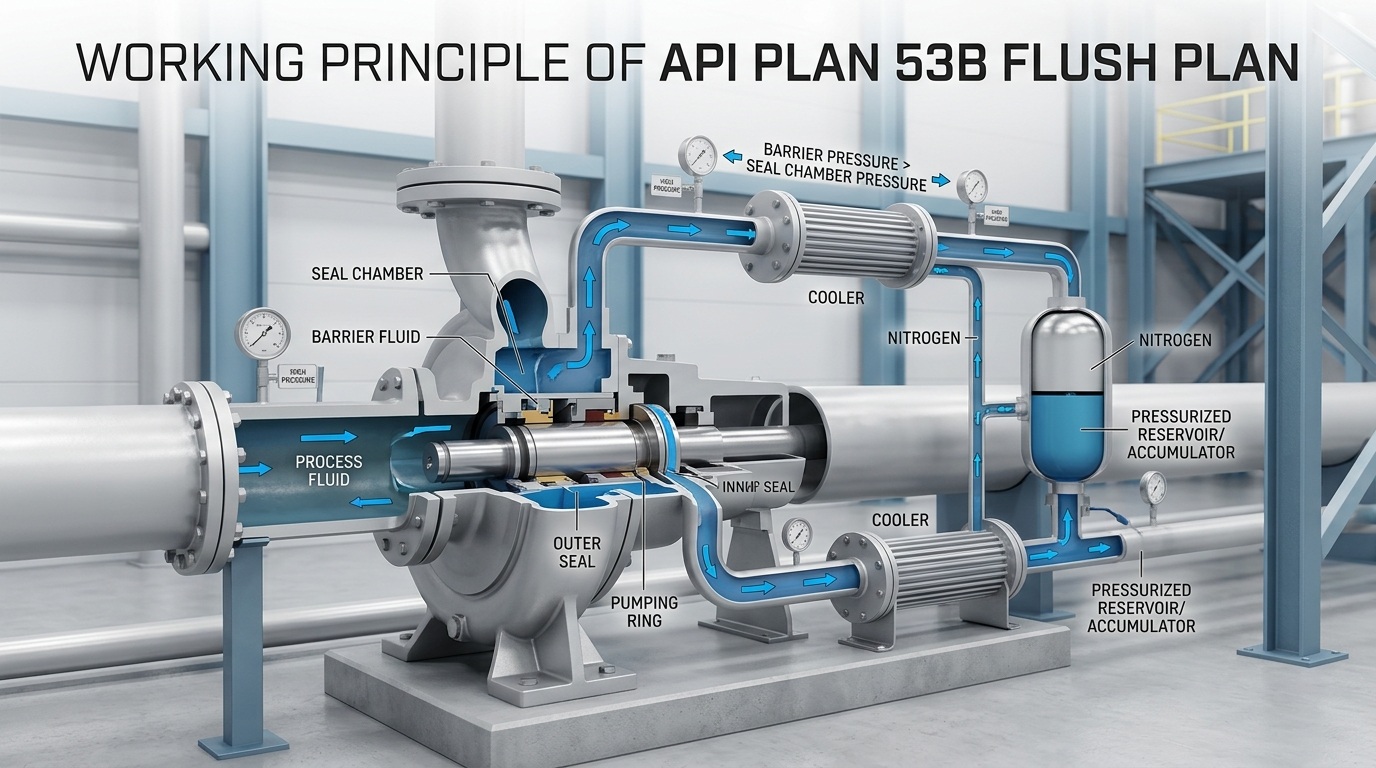

Kế hoạch xả API PLAN 53B là hệ thống điều áp và tuần hoàn chất lỏng ngăn chặn chính thống dành cho các vòng đệm không rò rỉ trong điều kiện làm việc với môi trường áp suất cao, độc hại và dễ cháy, tuân thủ nghiêm ngặt tiêu chuẩn ngành API 682. Nhiều nhà sản xuất máy bơm và kỹ sư vận hành & bảo trì không phân biệt được logic điều áp của Sơ đồ 53A, 53B và 53C. Tài liệu này giải thích đầy đủ nguyên tắc làm việc của kế hoạch xả API PLAN 53B.
Kết hợp với toàn bộ chu trình khởi động, tắt và vận hành thiết bị, nguyên lý hoạt động của kế hoạch xả API PLAN 53B có thể được chia chính xác thành ba giai đoạn cốt lõi: thiết lập áp suất, làm mát tuần hoàn, bù rò rỉ và giám sát. Toàn bộ quá trình hoạt động theo chu trình khép kín và tự động với độ ổn định tuyệt vời.
Trước khi khởi động hệ thống, hãy nạp trước khí trơ vào buồng khí bàng quang thông qua cổng sạc chuyên dụng của bộ tích lũy để hoàn tất hiệu chuẩn áp suất hệ thống. Áp suất tổng thể của chất lỏng ngăn được kiểm soát chặt chẽ cao hơn áp suất của môi trường xử lý trong buồng phốt bơm từ 2 ~ 6 kg/cm2, để tạo thành rào cản áp suất đáng tin cậy. Dựa vào đặc tính đệm đàn hồi của bong bóng, hệ thống có thể duy trì áp suất ổn định trong thời gian ngắn ngay cả khi mất đi một lượng nhỏ chất lỏng ngăn chặn, ngăn chặn hư hỏng vòng đệm do giảm áp suất đột ngột và tạo nền tảng an toàn vững chắc cho việc khởi động và vận hành thiết bị.
Sau khi khởi động máy bơm, vòng bơm tích hợp sẽ điều khiển chất lỏng chặn lưu thông. Chất lỏng chặn nhiệt độ thấp và áp suất cao bôi trơn các cặp ma sát của phốt trong khi mang nhiệt đi. Chất lỏng chặn được làm nóng chảy qua bộ trao đổi nhiệt để làm mát, sau đó quay trở lại buồng làm kín để tạo thành một vòng khép kín. Môi trường áp suất và nhiệt độ có thể kiểm soát này ngăn ngừa hiệu quả tình trạng mài mòn ở nhiệt độ cao, cháy khô và tạo cốc trên các mặt phốt, đồng thời kéo dài đáng kể tuổi thọ sử dụng của phốt cơ khí.
Trong quá trình vận hành thiết bị bình thường, chắc chắn sẽ xảy ra sự mất mát nhỏ chất lỏng ngăn do một lượng nhỏ chất lỏng ngăn thấm vào phía môi trường xử lý thông qua mặt bịt bên trong, đây là hiện tượng bình thường. Tại thời điểm này, nitơ áp suất cao bên trong bàng quang tích lũy tự động giãn nở dưới sự chênh lệch áp suất, đẩy chất lỏng rào cản trong buồng chất lỏng để bổ sung mạch tuần hoàn, nhằm bù đắp lượng chất lỏng bị mất và ổn định áp suất hệ thống trong thời gian thực mà không cần can thiệp thủ công.
Nếu độ mòn của vòng đệm tăng lên hoặc xảy ra rò rỉ nhỏ trong đường ống, việc mất quá nhiều chất lỏng ngăn sẽ khiến áp suất hệ thống giảm xuống dưới ngưỡng đã đặt và công tắc áp suất phù hợp sẽ tự động kích hoạt cảnh báo. Nhân viên vận hành và bảo trì có thể bổ sung chất lỏng ngăn tương thích và sạch thông qua cổng bổ sung chất lỏng để nhanh chóng khôi phục áp suất hệ thống định mức và đảm bảo thiết bị hoạt động liên tục và an toàn.
Việc vận hành và bảo trì được tiêu chuẩn hóa là rất cần thiết để hệ thống 53B hoạt động ổn định lâu dài. Những điểm chính sau đây sẽ được tập trung vào trong công việc hàng ngày:
Nói tóm lại, cốt lõi của kế hoạch xả API PLAN 53B nằm ở khả năng ổn định áp suất độc lập bằng bộ tích lũy bàng quang kết hợp với hệ thống vòng kín ba giai đoạn để làm mát và bù tuần hoàn. Nó bảo vệ hoàn toàn phốt cơ khí kép bằng cách thiết lập rào cản áp suất thông qua quá trình điều áp trước, thực hiện làm mát cưỡng bức thông qua vòng bơm và đạt được khả năng bù và ổn định áp suất tự động bằng bộ tích lũy.
