Cách đọc sơ đồ phổ loại bơm: Hướng dẫn từng bước

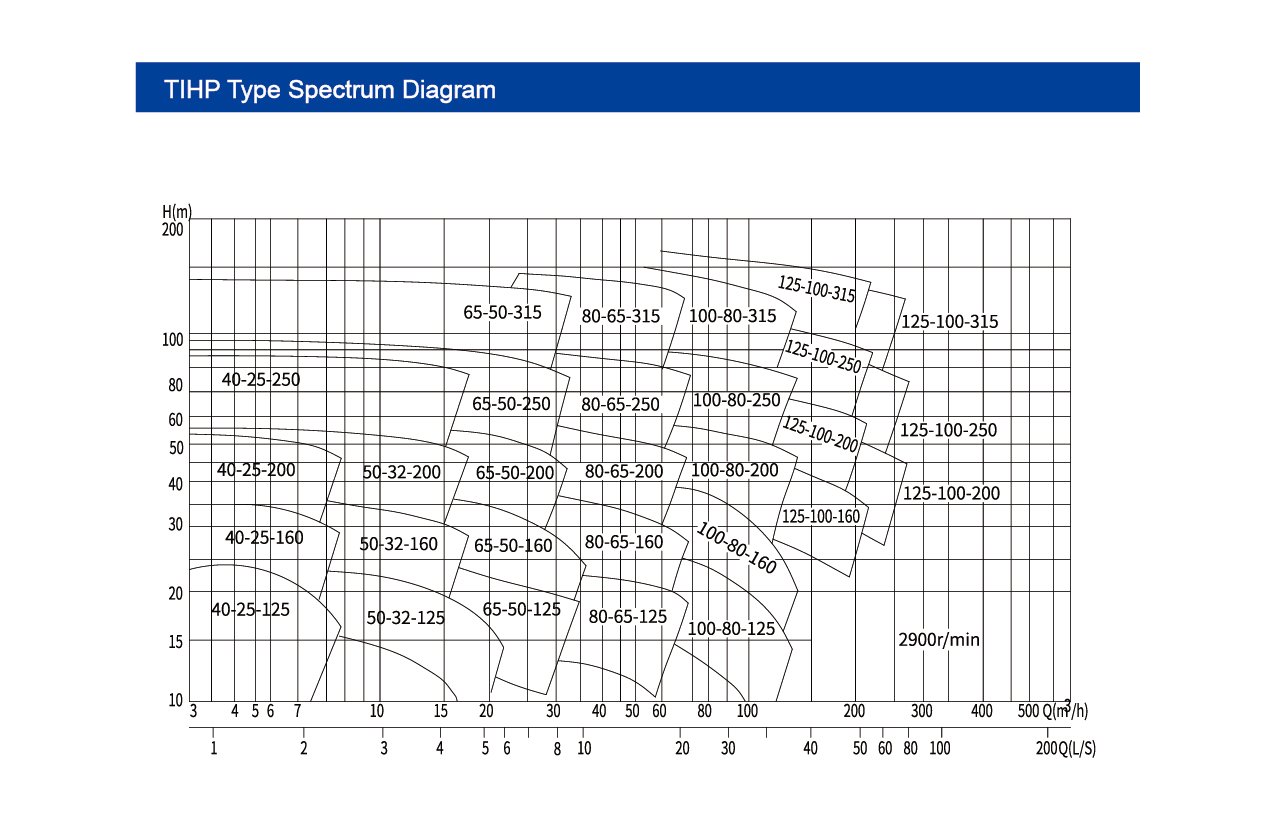

Ⅰ. Làm thế nào để đọc sơ đồ phổ loại bơm này

1. Giải thích trục

Trục ngang (trục x): biểu thị tốc độ dòng (q) tính bằng mét khối mỗi giờ (m³/h), tăng từ trái sang phải.
Trục dọc (trục y): đại diện cho đầu (h) tính bằng mét (m), tăng từ dưới lên trên.

. Đường cong và khu vực

Sơ đồ bao gồm nhiều đường cong và vùng, mỗi đường đại diện cho một mô hình bơm cụ thể. Ví dụ: "40-25-125" và "50-32-160" biểu thị các mô hình bơm khác nhau.

Các điểm trong các đường cong: Mỗi điểm trên một đường cong biểu thị giá trị đầu của mô hình ở tốc độ dòng cụ thể. Ví dụ, trong khu vực "40-25-125", một loạt các điểm cho thấy đầu ở các tốc độ dòng khác nhau cho mô hình này.

. Các bước chính: điểm làm việc và lựa chọn

Xác định các tham số cần thiết: Làm rõ tốc độ dòng thiết kế (Q₀) và đầu thiết kế (H₀). Ví dụ, một nhà máy cần một máy bơm để vận chuyển 100 m³/h ở đầu 80 m.
Xác định vị trí điểm làm việc: Tìm Q₀ trên trục x và H₀ trên trục y; Giao lộ của họ là điểm làm việc. Nếu điểm nằm trong một vùng đa giác mô hình, thì về mặt lý thuyết, mô hình đáp ứng yêu cầu.
Ví dụ: Với q = 80 m³/h và h = 80 m, hãy kiểm tra xem điểm này có nằm trong các khu vực như "100-80-250" để đánh giá sự phù hợp không.

Ưu tiên vùng hiệu quả cao: Nếu một vùng có các đường cong hoặc bóng dày hơn (được đánh dấu trong một số sơ đồ), nó chỉ ra phạm vi hiệu quả cao (hiệu quả ≥80%). Chọn các mô hình có điểm làm việc nằm trong khu vực này để tiết kiệm năng lượng tối ưu.

. Tốc độ quay và thông tin bổ sung

Ký hiệu "2900 r/phút" ở góc dưới bên phải biểu thị tốc độ định mức của các máy bơm trong quang phổ này (tốc độ tiêu chuẩn cho máy bơm điều khiển động cơ). Đối với các tốc độ khác nhau (ví dụ: 1450 r/phút), hãy sử dụng định luật tương tự để chuyển đổi hiệu suất:

Tốc độ dòng chảy tỷ lệ thuận với tốc độ.
Đầu tỷ lệ thuận với bình phương tốc độ.

. Logic lựa chọn nhanh chóng

Xác định các yêu cầu Q và H, sau đó tìm Vùng mô hình tương ứng.
Ưu tiên các mô hình với các điểm làm việc gần trung tâm khu vực (khu vực hiệu quả cao).
Lưu ý các đường kính đầu vào/đầu ra mô hình (ví dụ: 40, 50 mm) để đảm bảo khả năng tương thích với các đường ống trang web.

. Về máy bơm Teffiko

Tóm lại, Sơ đồ phổ máy bơm TIHP thế hệ thứ 5 của Teffiko, làm rõ các điều kiện làm việc hiện hành và vùng hiệu quả cao thông qua tọa độ đầu dòng, vùng mô hình và đường cong hiệu suất. Bạn có thể nhanh chóng chọn các mô hình bằng cách khớp các tham số với vùng. Đối với các câu hỏi về giải thích đường cong, thích ứng điều kiện làm việc hoặc các giải pháp tùy chỉnh, nhóm kỹ thuật chuyên nghiệp của Teffiko, cung cấp hướng dẫn lựa chọn chính xác, mô phỏng hiệu suất và hỗ trợ cài đặt. Thăm nomwww.teffiko.comhoặc emailSales@teffiko.comĐể tối ưu hóa vận chuyển chất lỏng công nghiệp.
