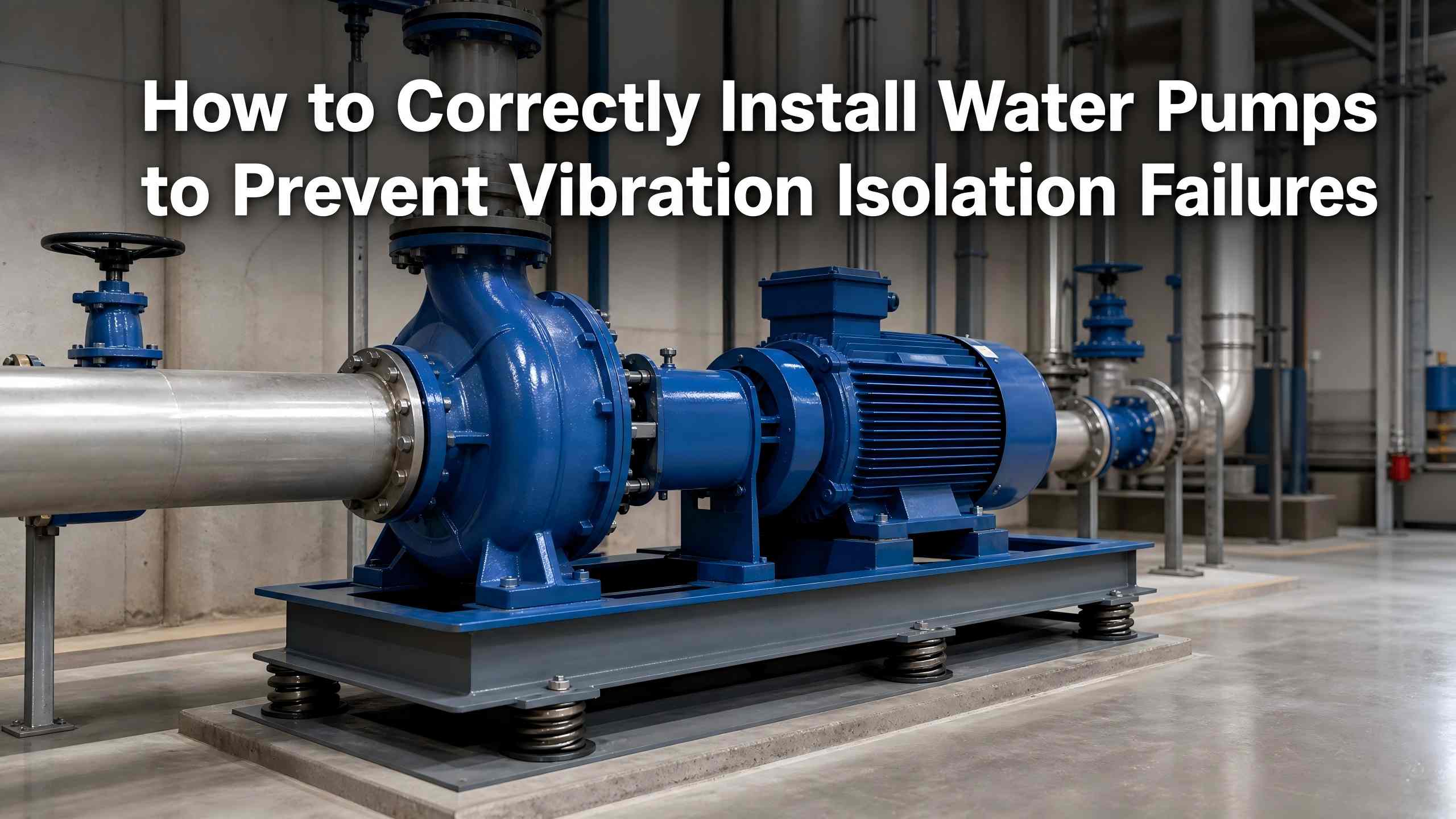

Máy bơm nướcrung, tiếng ồn, rung lắc đường ống và cộng hưởng của tòa nhà chủ yếu là do lắp đặt không đạt tiêu chuẩn và lỗi cách ly rung. Cách ly rung là một quá trình cài đặt cốt lõi chứ không phải là bước giảm tiếng ồn tùy chọn. Việc lắp đặt tiêu chuẩn ngăn chặn hiệu quả việc truyền rung động giữa máy bơm, đường ống và kết cấu tòa nhà, tránh nứt đường ống và cộng hưởng cấu trúc, kéo dài tuổi thọ của máy bơm và đảm bảo vận hành hệ thống cấp nước ổn định.
Bài viết này tóm tắt các phương pháp lắp đặt cách ly rung máy bơm nước được tiêu chuẩn hóa, bao gồm xây dựng nền móng, bố trí bộ phận cách ly rung, xử lý và nghiệm thu đường ống, áp dụng cho hầu hết các máy bơm ly tâm và máy bơm tuần hoàn.
Rung động cơ học khi vận hànhmáy bơm nướclà không thể tránh khỏi. Hầu hết các lỗi cách ly đều xuất phát từ năm lỗi cài đặt điển hình:
- Kết nối cứng nhắc: Đế bơm, móng và đường ống được cố định hoàn toàn giúp loại bỏ không gian đệm rung và gây ra cộng hưởng tổng thể.
- Lắp đặt bộ cách ly không chuẩn: Bố trí không đối xứng và biến dạng nén không đều dẫn đến tiếp xúc cứng cục bộ và hiệu suất cách ly kém.
- Ứng suất căng đường ống: Các kết nối đường ống cứng sẽ kéo bộ phận bơm và khuếch đại độ rung khi vận hành để kích hoạt cộng hưởng thứ cấp.
- Thi công nền móng kém: Nền móng thiếu cân, không đồng đều hoặc không ổn định gây lệch tâm và rung lắc liên tục.
- Sử dụng bộ cách ly bất thường: Thông số kỹ thuật của miếng đệm hỗn hợp, lớp quá mức hoặc tiếp xúc ăn mòn dẫn đến hỏng hóc thành phần sớm.
Khả năng cách ly rung động đủ tiêu chuẩn phụ thuộc vào khả năng cách ly linh hoạt, cho phép bộ phận bơm hoạt động ở trạng thái lơ lửng đàn hồi với ứng suất thành phần đồng đều.
Một nền tảng đủ tiêu chuẩn là tiền đề cho việc cách ly rung động hiệu quả.
Kích thước và trọng lượng:Áp dụng nền quán tính bê tông hoặc đế thép có trọng lượng gấp 1-2 lần trọng lượng máy bơm. Đế bao phủ hoàn toàn chân bơm với khoảng cách tối thiểu 100mm ở mỗi bên. Máy bơm đặt trên sàn yêu cầu nền móng dày hơn, nặng hơn để giảm phản hồi rung động của cấu trúc.
Độ phẳng và sức mạnh:Cường độ bê tông nền phải đạt C25 trở lên. Bê tông phun thứ cấp phải chắc chắn hơn bê tông nền. Đảm bảo bề mặt phẳng, không có vết nứt với độ dốc thoát nước dành riêng để bảo vệ bộ cách ly khỏi bị ngâm trong nước.
Quy tắc bu lông neo:Gắn bu lông theo chiều dọc bằng vòng đệm lò xo để tránh bị lỏng và nghiêng. Không bao giờ dùng sức làm biến dạng bộ phận bơm trong quá trình cố định để tránh rung động tần số cao.
Bố trí bộ cách ly tiêu chuẩn trực tiếp xác định hiệu quả cách ly rung động.
Bố cục chung:Sắp xếp tất cả các bộ cách ly đối xứng dọc theo trục trung tâm của máy bơm. Bố cục bốn điểm áp dụng vị trí thống nhất theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ. Để hỗ trợ sáu điểm, hãy lắp bốn miếng đệm ở các góc đế và hai miếng đệm ở các cạnh dài để đảm bảo độ biến dạng nén ổn định. Các cạnh cách ly không được vượt quá phạm vi khối quán tính.
Lắp đặt bơm ngang:Sử dụng miếng đệm cao su hoặc bộ cách ly lò xo giảm chấn. Không cần liên kết hoặc cố định cứng nhắc; tự nén trọng lượng cung cấp đệm linh hoạt đáng tin cậy.
Lắp đặt máy bơm trục đứng:Trang bị các bộ cách ly cao su có neo với đế thép được cố định bằng bu lông vòng đệm lò xo, sau đó neo vào sàn để loại bỏ rung lắc theo chiều dọc.
Lắp ráp miếng đệm nhiều lớp:Tối đa năm lớp để cách ly một lớp không đủ. Sử dụng các miếng đệm giống hệt nhau được ngăn cách bằng các tấm thép mạ kẽm ≥4mm (cỡ lớn hơn 10 mm mỗi mặt) với các lớp so le và liên kết bằng keo.
Kiểm tra và bảo vệ:Kiểm tra hình thức thành phần và giới hạn nén trước khi cài đặt. Giữ chất cách ly tránh xa axit, kiềm và dung môi hữu cơ để ngăn ngừa lão hóa cao su.
Kết nối đường ống cứng nhắc là nguyên nhân chính gây ra rung động còn sót lại.
Lắp các khớp nối mềm bằng cao su ở đầu vào và đầu ra của máy bơm để ngăn chặn sự truyền rung động cứng nhắc.
Thêm các miếng đệm cách ly rung vào các giá đỡ và móc treo đường ống, đồng thời bịt kín các khoảng trống xuyên tường bằng len đá để chặn sự dẫn truyền của kết cấu.
Căn chỉnh đường ống một cách tự nhiên mà không cần khớp nối cưỡng bức để tránh các bộ cách ly biến dạng do ứng suất căng.
Kiểm tra hiệu suất cách ly trước khi vận hành chính thức:
- Kiểm tra bằng mắt: Bộ cách ly không bị lệch, không bị biến dạng hoặc bị ăn mòn; trình độ đơn vị đủ điều kiện.
- Kiểm tra bằng tay: Không có hiện tượng rung lắc hoặc lỏng bu lông.
- Test không tải: 3-5 phút vận hành ổn định, không rung lắc hay có tiếng ồn bất thường.
- Thử tải: Không có hiện tượng rung lắc đường ống hoặc cộng hưởng công trình dưới áp suất làm việc.
- Vị trí cách ly không đối xứng gây ra ứng suất và cộng hưởng không đồng đều
- Nền móng thiếu cân dẫn đến vận hành không ổn định
- Thiếu khớp nối mềm đường ống gây rung động thứ cấp
- Bu lông neo không được bảo đảm bù đắp đơn vị kích hoạt
- Cố định cứng các bộ cách ly bơm ngang làm mất hiệu lực đệm
- Cụm pad nhiều lớp không đạt tiêu chuẩn làm giảm hiệu quả cách ly
- Tiếp xúc ăn mòn dẫn đến lão hóa cao su sớm
Cách ly rung động bơm hiệu quả phụ thuộc vào việc lắp đặt linh hoạt được tiêu chuẩn hóa. Tuân theo bố cục cách ly đối xứng, xây dựng nền móng ổn định và các quy tắc kết nối đường ống không bị căng thẳng. Hoạt động tiêu chuẩn giúp loại bỏ các vấn đề về rung và cộng hưởng, đảm bảo độ ổn định lâu dài của máy bơm và giảm chi phí bảo trì hàng ngày.
-
