"Máy bơm của chúng tôi lại đốt cháy động cơ!"
"Hóa đơn tiền điện cho máy bơm nước tháng này cao một cách lố bịch. Có phải chúng ta đã chọn nhầm máy bơm không?"
"Sau khi lắp đặt máy bơm mới, tốc độ dòng chảy không thể đáp ứng được yêu cầu thiết kế..."
Những vấn đề thường gặp này trong cung cấp nước, kỹ thuật hóa học, HVAC và các lĩnh vực khác thường xuất phát từ việc hiểu sai hoặc bỏ qua "sổ tay hướng dẫn" cốt lõi của máy bơm ly tâm—đường cong hiệu suất. Là một thiết bị cốt lõi được sử dụng rộng rãi trong ngành, hiệu suất của thiết bị cứ tăng thêm 1%bơm ly tâmcó thể có nghĩa là hàng năm tiết kiệm được hàng chục nghìn hoặc thậm chí hàng trăm nghìn nhân dân tệ chi phí vận hành cho một dự án quy mô lớn.
Bài viết này sẽ hướng dẫn bạn cách diễn giải các đường cong của máy bơm, không chỉ cho bạn cách đọc chúng mà còn cách sử dụng chúng để đưa ra các quyết định mua sắm cũng như vận hành và bảo trì tối ưu.

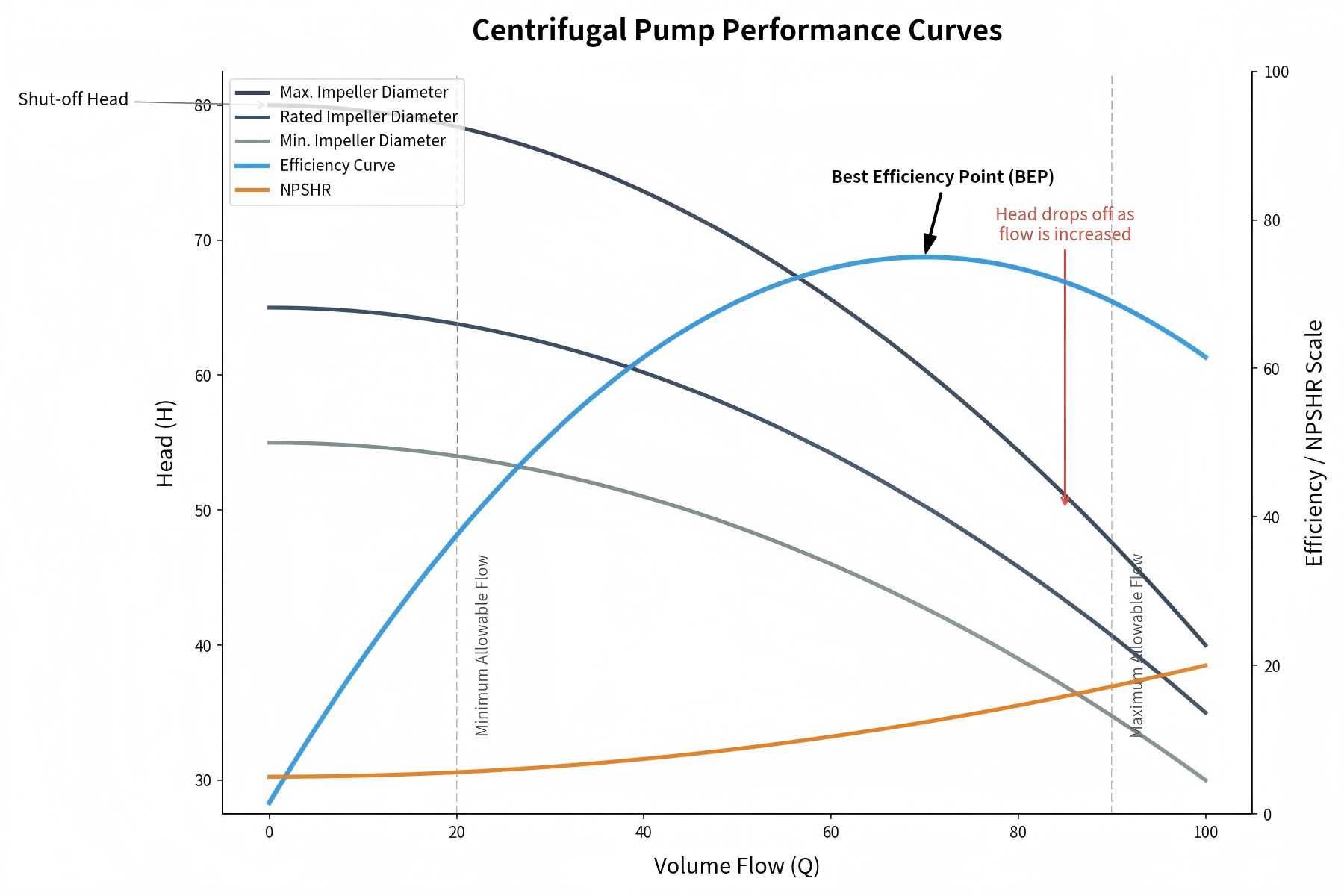

Đường cong cột nước (đường cong H-Q) là phần cơ bản nhất của đường cong bơm. Nó mô tả mối quan hệ giữa cột nước của máy bơm (độ cao mà máy bơm có thể nâng chất lỏng) và tốc độ dòng chảy (thể tích chất lỏng được máy bơm phân phối trên một đơn vị thời gian) ở tốc độ không đổi. Thông thường, cột nước được vẽ trên trục tung (trục Y) và tốc độ dòng chảy trên trục ngang (trục X).
Một kết luận quan trọng có thể được rút ra từ đường cong H-Q: khi tốc độ dòng chảy tăng, cột áp giảm dần. Điều này là do khi có nhiều chất lỏng đi qua bánh công tác và vỏ bơm, ma sát chất lỏng và sự nhiễu loạn bên trong máy bơm tăng lên, dẫn đến cột áp giảm. Ví dụ: một máy bơm có thể tạo ra cột áp 100 feet với tốc độ dòng chảy là 50 gallon mỗi phút (gpm), trong khi cột áp giảm xuống 80 feet khi tốc độ dòng chảy tăng lên 75 gpm—mối quan hệ này được thể hiện rõ ràng trên đường cong.
Đường cong Công suất-Dòng chảy (Đường cong P-Q) cho thấy mối quan hệ giữa mức tiêu thụ điện năng của máy bơm và tốc độ dòng chảy ở tốc độ không đổi. Mức tiêu thụ điện năng (tính bằng mã lực hoặc kilowatt) được biểu thị trên trục tung và tốc độ dòng chảy trên trục hoành.
Không giống như đường cong H-Q, đường cong P-Q có xu hướng đi lên: mức tiêu thụ điện năng tăng khi tốc độ dòng chảy tăng. Điều này là do máy bơm cần nỗ lực nhiều hơn để cung cấp nhiều chất lỏng hơn và vượt qua ma sát và nhiễu loạn lớn hơn. Hiểu được đường cong này là rất quan trọng đối với việc lựa chọn động cơ máy bơm—nếu động cơ có kích thước nhỏ hơn, nó có thể bị quá tải trong điều kiện dòng chảy cao; nếu quá khổ sẽ gây lãng phí năng lượng.
Đường cong Hiệu suất-Dòng chảy (Đường cong E-Q) phản ánh hiệu suất của máy bơm ở các tốc độ dòng chảy khác nhau. Hiệu suất (được biểu thị bằng phần trăm) được biểu thị trên trục tung và tốc độ dòng chảy trên trục hoành. Đường cong này là chìa khóa để giảm mức tiêu thụ năng lượng vì nó cho thấy tốc độ dòng chảy mà máy bơm hoạt động ở hiệu suất tối đa.
Đường cong hiệu suất thường có dạng "hình ngọn đồi": hiệu suất tăng lên đến đỉnh điểm khi tốc độ dòng chảy tăng, sau đó giảm dần khi tốc độ dòng chảy tiếp tục tăng. Đỉnh của đường cong này được gọi là Điểm hiệu quả tốt nhất (BEP)—được giải thích chi tiết bên dưới.
Đọc đường cong máy bơm không chỉ là xác định ba đường cong phụ mà còn hiểu được các điểm dữ liệu quan trọng quyết định hiệu suất của máy bơm. Dưới đây là những yếu tố cốt lõi cần tập trung vào:
Điểm hiệu quả tốt nhất (BEP) là sự kết hợp giữa tốc độ dòng chảy và cột áp mà tại đó máy bơm hoạt động với hiệu suất tối đa, đây cũng là đỉnh của đường cong E-Q và là điểm vận hành tiết kiệm nhất của máy bơm. Khi chọn máy bơm, hãy ưu tiên những mẫu có điểm vận hành yêu cầu (tốc độ dòng chảy + cột áp) của hệ thống càng gần BEP càng tốt.
Vận hành máy bơm xa BEP dẫn đến tăng mức tiêu thụ năng lượng, tăng tốc độ mài mòn của cánh quạt và động cơ, đồng thời rút ngắn tuổi thọ của máy bơm. Ví dụ: một máy bơm có BEP tương ứng với 60 gpm có thể bị giảm hiệu suất 20%-30% và hỏng hóc sớm khi vận hành ở tốc độ 30 gpm (một nửa tốc độ dòng BEP).
Phạm vi hoạt động (còn được gọi là phạm vi hiệu suất) đề cập đến tốc độ dòng chảy và khoảng thời gian đầu trong đó máy bơm có thể hoạt động an toàn mà không làm hỏng cánh quạt, động cơ hoặc các bộ phận khác. Phạm vi này được xác định bởi tốc độ dòng chảy tối thiểu/tối đa và cột áp của máy bơm và có thể được xem trực tiếp trên đường cong H-Q.
Các nhà sản xuất thường khuyên bạn nên vận hành máy bơm trong khoảng 70%-120% BEP để đảm bảo phạm vi vận hành an toàn. Vận hành ngoài phạm vi này có thể gây ra hiện tượng sủi bọt, rung quá mức, động cơ quá nóng và các vấn đề khác.
Đầu ngắt là áp suất tối đa mà máy bơm có thể tạo ra ở lưu lượng bằng 0 (tức là khi van xả đóng), là giao điểm của đường cong H-Q và trục thẳng đứng (trục Y). Hiểu được đầu tắt là rất quan trọng đối với thiết kế hệ thống—nếu đầu tĩnh của hệ thống vượt quá đầu tắt của máy bơm thì máy bơm sẽ không cung cấp được chất lỏng.
Tốc độ dòng chảy tối đa là lưu lượng tối đa mà máy bơm có thể cung cấp ở đầu bằng 0 (tức là không có lực cản dòng chảy), là giao điểm của đường cong H-Q và trục ngang (trục X). Giá trị này giúp bạn xác định xem máy bơm có thể đáp ứng nhu cầu lưu lượng tối đa của hệ thống hay không.
Đầu hút dương thực (NPSH) là thông số quan trọng để ngăn chặn hiện tượng xâm thực—một hiện tượng phá hủy khi bọt hơi hình thành trong chất lỏng do áp suất hút không đủ, làm hỏng các bộ phận của máy bơm. NPSH là sự chênh lệch giữa áp suất chất lỏng tại điểm hút của bơm và áp suất hơi của chất lỏng.
Hầu hết các đường cong của máy bơm đều bao gồm đường cong NPSH, biểu thị NPSH tối thiểu cần thiết để máy bơm hoạt động mà không tạo bọt khí ở các tốc độ dòng chảy khác nhau. Để tránh hiện tượng xâm thực, NPSH hiện có của hệ thống phải lớn hơn NPSH mà máy bơm yêu cầu.
Không phải tất cả các đường cong của máy bơm đều có hình dạng giống nhau—hình dạng của chúng phụ thuộc vào thiết kế máy bơm và các hình dạng đường cong khác nhau phù hợp với các tình huống ứng dụng khác nhau. Dưới đây là ba hình dạng đường cong bơm phổ biến nhất:
Đường cong dốc cho thấy máy bơm có thể tạo ra cột áp cao ở tốc độ dòng chảy thấp. Loại đường cong này phù hợp cho các ứng dụng áp suất cao như hệ thống cấp liệu cho nồi hơi, làm sạch áp suất cao hoặc các quy trình công nghiệp nơi chất lỏng đi qua các ống mỏng hoặc hệ thống có điện trở suất cao.
Đường cong phẳng có nghĩa là máy bơm có thể cung cấp lưu lượng cao ở cột áp thấp. Đó là lý tưởng cho các ứng dụng dòng chảy lớn, điện trở thấp như hệ thống tưới tiêu, tháp giải nhiệt hoặc hệ thống cấp nước đô thị.
Đường cong dốc xuống nhanh chóng cho thấy máy bơm dễ bị xâm thực ở tốc độ dòng chảy thấp. Những máy bơm như vậy yêu cầu NPSH khả dụng cao hơn để hoạt động hiệu quả và phù hợp với các ứng dụng có tốc độ dòng chảy ổn định và áp suất hút đủ.
Để tận dụng tối đa đường cong của máy bơm, hãy làm theo những lời khuyên thiết thực sau—chúng sẽ giúp bạn chọn đúng máy bơm và tối ưu hóa hiệu suất của nó:
Để chọn đúngbơm ly tâm, trước tiên hãy làm rõ các yêu cầu của hệ thống, sau đó khớp các yêu cầu với hiệu suất của máy bơm bằng cách sử dụng đường cong máy bơm. Dưới đây là hướng dẫn từng bước:
Sau khi chọn đúng máy bơm, bạn có thể tối ưu hóa hiệu suất của nó bằng cách sử dụng đường cong của máy bơm để giảm chi phí và kéo dài tuổi thọ sử dụng. Dưới đây là các chiến lược cốt lõi:
