API 610 đóng vai trò là tiêu chuẩn chung cốt lõi cho máy bơm ly tâm nằm ngang trong các ngành công nghiệp hóa dầu, dầu khí và hóa chất. Tiêu chuẩn này phân loại máy bơm ly tâm công nghiệp thành ba cấu hình cốt lõi: máy bơm treo OH, máy bơm giữa các ổ trục BB và máy bơm treo thẳng đứng VS. Với nhiều năm nghiên cứu & phát triển chuyên sâu và chuyên môn sản xuất máy bơm tuân thủ API 610, Teffiko cung cấp các giải pháp vận chuyển chất lỏng có độ tin cậy cao cho các ngành công nghiệp đa dạng thông qua thiết kế kết cấu tiêu chuẩn hóa và kinh nghiệm phong phú trong việc thích ứng với các điều kiện vận hành đòi hỏi khắt khe.

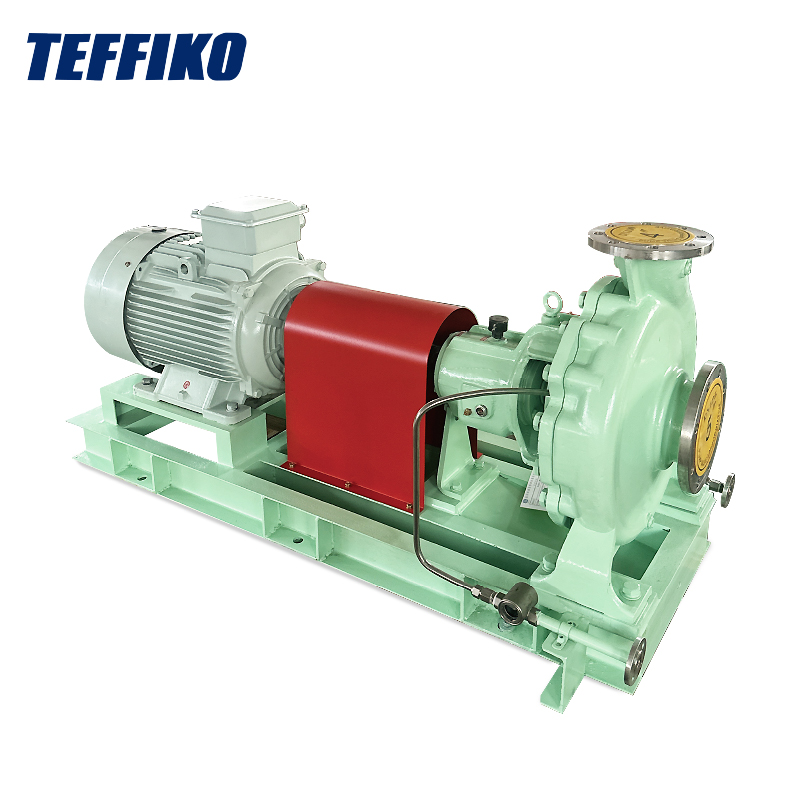

OH (Bơm quá tải):Bánh công tác được lắp ở cuối trục bơm, đúc hẫng bên ngoài vỏ ổ trục. Cụm ổ trục được cách ly hoàn toàn với chất lỏng xử lý. Nó là một loại máy bơm ngang nhẹ chủ đạo.

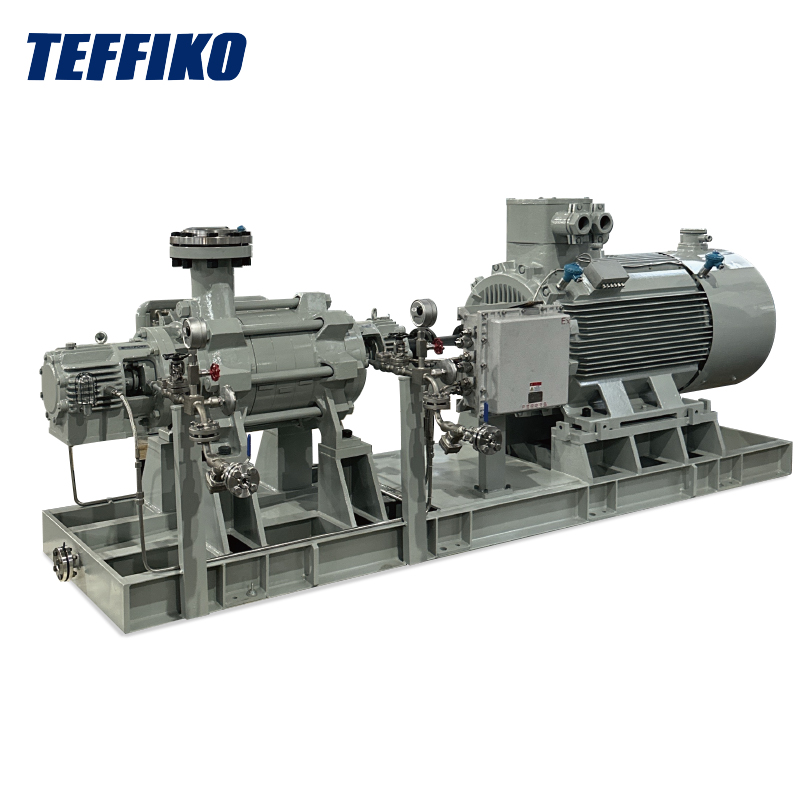

BB (Bơm giữa các vòng bi):Bánh công tác được bố trí giữa hai bộ vòng bi với cấu trúc hỗ trợ đối xứng, giúp cải thiện đáng kể độ cân bằng của rôto và độ cứng hỗ trợ tổng thể cho các điều kiện vận hành đòi hỏi khắt khe.
VS (Bơm treo thẳng đứng):Trục bơm và cánh quạt được treo thẳng đứng và chìm trong chất lỏng vận chuyển. Nó chủ yếu được áp dụng trong các tình huống vận chuyển trong bể và nước sâu thẳng đứng và sẽ không được thảo luận chi tiết trong tài liệu này.
Cấu trúc tổng thể nhỏ gọn với diện tích nhỏ, phù hợp với các dự án có hạn chế về không gian; hoạt động bảo trì đơn giản; kiểm tra và thay thế phớt cơ khí và cánh quạt một cách thuận tiện, giúp giảm đáng kể thời gian ngừng hoạt động; phù hợp với điều kiện áp suất ổn định và tải thủy lực vừa phải, đồng thời thể hiện khả năng thích ứng tuyệt vời cho các nhiệm vụ dịch vụ tiện ích.
Bị hạn chế bởi cấu trúc nhô ra, rủi ro lệch trục cao xảy ra trong điều kiện đường kính cánh quạt lớn và áp suất cao, có thể dễ dàng gây ra rung động quá mức. Nó không thích hợp cho các hệ thống sản xuất nặng liên tục có lưu lượng cao, nhiệt độ cao, áp suất cao. Nó có tuổi thọ sử dụng ngắn và vòng đệm bị mòn nhanh trong điều kiện vận hành khắc nghiệt lâu dài.
Vận chuyển nước tiện ích của nhà máy, định lượng thuốc thử hóa học, vận chuyển hydrocarbon nhẹ, vận chuyển chất lỏng trong quy trình phụ trợ và các nhiệm vụ không quan trọng, không liên tục hoặc tải trọng thấp khác.
Thiết kế hỗ trợ rôto đối xứng cho phép khả năng thích ứng tải mạnh mẽ và độ ổn định trục cực cao; có khả năng hoạt động lâu dài trong điều kiện nhiệt độ và áp suất cao với tải động động thấp trên trục; lực cánh quạt cân bằng giúp giảm rung động thiết bị và lực đẩy dọc trục một cách hiệu quả, mang lại độ ổn định vận hành vượt trội hơn nhiều so với máy bơm OH.
Trọng lượng thiết bị nặng hơn, diện tích lớn hơn và yêu cầu nền tảng thiết bị chắc chắn và vững chắc; kết cấu tinh vi và phức tạp, đặc biệt đối với máy bơm BB nhiều tầng; quy trình tháo gỡ và bảo trì rườm rà với khối lượng công việc bảo trì nặng nề và yêu cầu nghiêm ngặt về độ chính xác căn chỉnh trong quá trình lắp đặt.
Vận chuyển đường ống dẫn dầu-khí đường dài, hệ thống phun nước mỏ dầu, tuần hoàn chất lỏng amin của nhà máy lọc dầu, xả đáy tháp nhiệt độ cao, điều áp nước cấp nồi hơi và các nhiệm vụ sản xuất liên tục quan trọng khác.
Để tạo điều kiện phân biệt nhanh chóng cấu hình phần cứng, sự khác biệt về hiệu suất và hoạt động bảo trì giữa hai loại máy bơm, bảng so sánh đầy đủ sau đây theo tiêu chuẩn API 610 bao gồm các thông số lựa chọn cốt lõi:
| Mục so sánh | Máy bơm quá tải OH | Bơm giữa các vòng bi BB |
|---|---|---|
| Phương pháp hỗ trợ trục | Hỗ trợ nhô ra một đầu | Hỗ trợ đối xứng ổ trục kép |
| Dấu chân và nền tảng | Kích thước nhỏ gọn với nền tảng đơn giản | Kích thước lớn cần gia cố nền móng |
| Khả năng xử lý áp lực | Thích hợp cho áp suất vừa phải | Thích hợp cho áp suất cao/siêu cao |
| Công suất dòng chảy | Lưu lượng thấp đến trung bình | Lưu lượng từ trung bình đến cao với khả năng chịu tải cao |
| Dễ bảo trì | Cấu trúc đơn giản với bảo trì thuận tiện | Cấu trúc phức tạp với quy trình bảo trì rộng rãi |
| Tải trọng trục và biến dạng | Xảy ra hiện tượng lệch trục; ổn định vừa phải | Tải cân bằng không có biến dạng đáng kể |
| Hiệu suất động lực của rôto | Biên độ cứng hạn chế với tốc độ quay tương đối thấp | Đủ độ cứng, độ rung thấp và độ ổn định cao |
| Loại ổ trục | Vòng bi/con lăn chống ma sát | Vòng bi chặn/đệm nghiêng |
| Cấu hình con dấu | Phốt cơ khí hộp mực đơn / đôi thông thường | Phốt áp suất cao loại xả / song song |
| Vật liệu thường được sử dụng | Thép không gỉ 316, thép không gỉ song | Thép mạ crôm, Inconel, Hastelloy |
Đối với các dự án theo đuổi các điều kiện dịch vụ tiện ích phụ trợ có chi phí thấp, thuận tiện và không gian hạn chế, trong điều kiện dịch vụ tiện ích phụ trợ dòng chảy nhỏ đến trung bình, áp suất trung bình đến trung bình, máy bơm quá mức OH được ưu tiên. Đối với các thiết bị sản xuất liên tục quan trọng chịu các điều kiện nhiệt độ cao, áp suất cao và dòng chảy cao với các yêu cầu nghiêm ngặt về độ ổn định của thiết bị, tỷ lệ hỏng hóc thấp và tuổi thọ dài, phải sử dụng máy bơm giữa các vòng bi BB. Việc lựa chọn máy bơm thực tế đòi hỏi phải đánh giá toàn diện các thông số như độ ăn mòn trung bình, độ nhớt và tần suất khởi động-dừng để cân bằng độ tin cậy của thiết bị và tính kinh tế của dự án.
Nếu có yêu cầu tùy chỉnh về mua sắm, thông tin kỹ thuật, mẫu, giá cả hoặc giải pháp đặt hàng số lượng lớn, vui lòng liên hệ ngay với chúng tôi qua (https://www.teffiko.com). Cộng tác với nhóm TEFFIKO để thảo luận về các yêu cầu ứng dụng của bạn và xác định các giải pháp phù hợp cho nhu cầu sản xuất của bạn.
