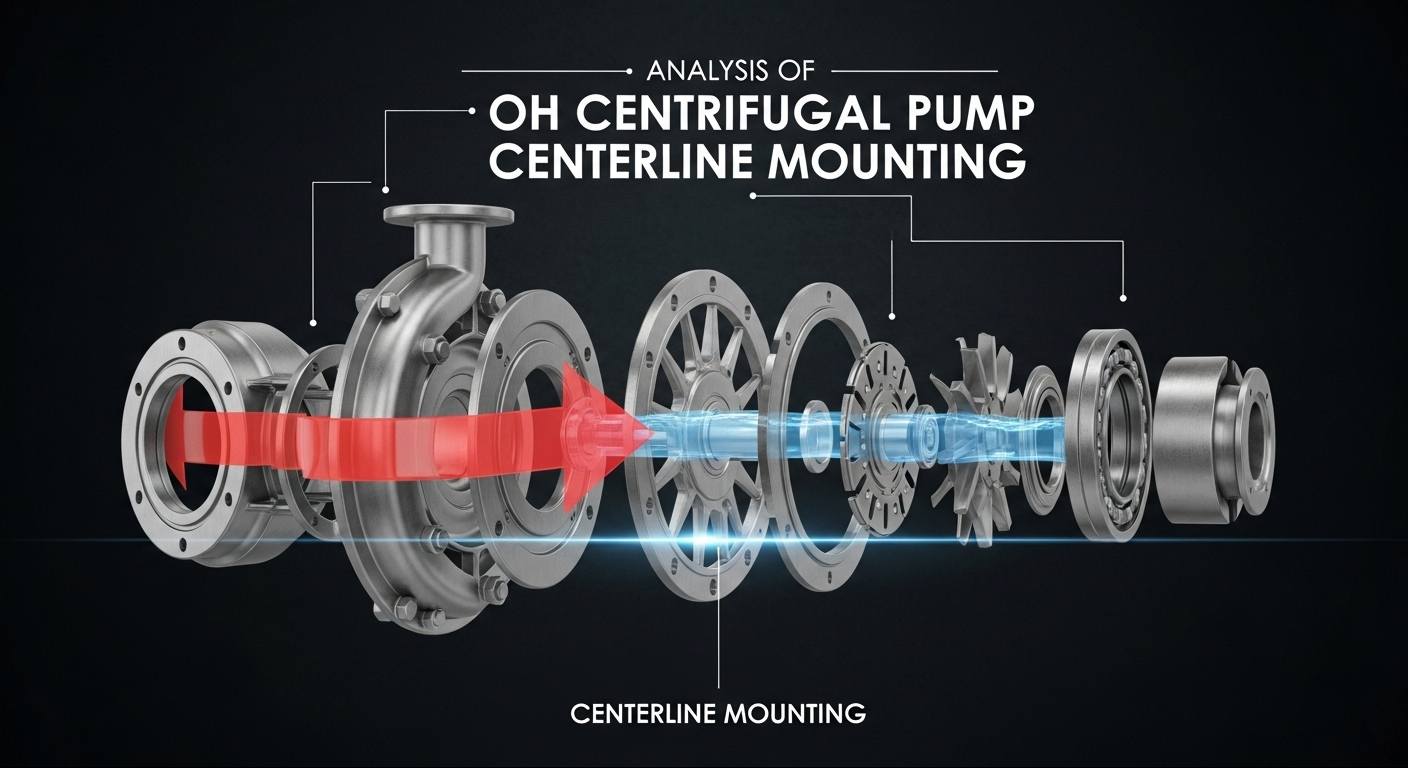

Trong điều kiện làm việc khắc nghiệt như truyền chất lỏng ở nhiệt độ cao và hóa dầu, độ ổn định củaMáy bơm ly tâm OH(tuân thủ tiêu chuẩn API 610) là rất quan trọng. Là phương pháp lắp lõi, lắp đường tâm được sử dụng rộng rãi trong các mẫu máy bơm OH2/OH3 công suất lớn. Điều gì làm cho thiết kế này trở nên độc đáo?
Tại địa điểm cải tạo khu vực máy bơm của nhà máy lọc dầu, tôi thấy các kỹ thuật viên so sánh sự khác biệt về cách lắp đặt giữa máy bơm OH1 và OH2: máy bơm OH1 được cố định bằng các chân ở đáy vỏ, trong khi mặt bích của máy bơm OH2 được căn chỉnh trực tiếp với đường tham chiếu trên tấm đế — đây là biểu hiện đơn giản của việc lắp đường tâm. Thiết kế cấu trúc này được yêu cầu rõ ràng theo tiêu chuẩn API 610 và có thể giải quyết hiệu quả các thách thức vận hành trong môi trường nhiệt độ và áp suất cao.
Chìa khóa nằm ở việc giải quyết vấn đề giãn nở nhiệt. Khi máy bơm truyền môi chất có nhiệt độ cao (chẳng hạn như dầu nóng ở 200-400oC), vỏ và trục sẽ trải qua quá trình giãn nở và biến dạng. Việc lắp chân truyền thống dễ bị lệch giữa trục bơm và trục động cơ, gây rung, rò rỉ phốt và thậm chí làm hỏng ổ trục. Việc lắp đường tâm, bằng cách cố định trục trung tâm, cho phép sự giãn nở nhiệt phân bố đều dọc theo trục đối xứng, duy trì độ ổn định căn chỉnh. Ví dụ, một nhà máy lọc dầu từng gặp phải hiện tượng rò rỉ phốt kín trong máy bơm gắn chân chỉ sau ba tháng chuyển dầu nóng ở 380oC; khi tháo ra sẽ thấy có độ lệch 0,2mm giữa trục bơm và trục động cơ. Sau khi chuyển sang lắp vào đường tâm, các vấn đề tương tự không bao giờ xảy ra nữa.
Trong vận hành và bảo trì thực tế, những ưu điểm này không chỉ mang tính lý thuyết mà còn thực sự có thể giảm bớt rắc rối:
Ứng dụng điển hình:
Các bước gắn chìa khóa:
① Tấm đế phải được phun vữa và cố định để đảm bảo khả năng chống rung của nền móng;
② Sử dụng công cụ căn chỉnh bằng laser để hiệu chỉnh trục bơm và trục động cơ, có độ lệch ≤0,05mm/m;
③ Lắp các miếng đệm bù ở mặt bích để loại bỏ tác động của biến dạng vi mô của đế;
④ Kiểm tra lại trạng thái căn chỉnh sau khi lắp đặt và chu kỳ nhiệt đầu tiên.
Việc lắp đặt đường tâm không chỉ là một phương pháp cố định đơn giản mà còn là một giải pháp mang tính hệ thống được thiết kế để giải quyết các điểm yếu khi vận hành của máy bơm hạng nặng. Từ kiểm soát giãn nở nhiệt đến sự tiện lợi khi bảo trì, giá trị của nó xuyên suốt toàn bộ vòng đời của máy bơm. Đối với các kịch bản công nghiệp yêu cầu hoạt động ổn định lâu dài, việc chọn sơ đồ lắp đặt đường tâm phù hợp vớiAPI 610tiêu chuẩn là một quyết định quan trọng để đảm bảo tính liên tục của sản xuất.
