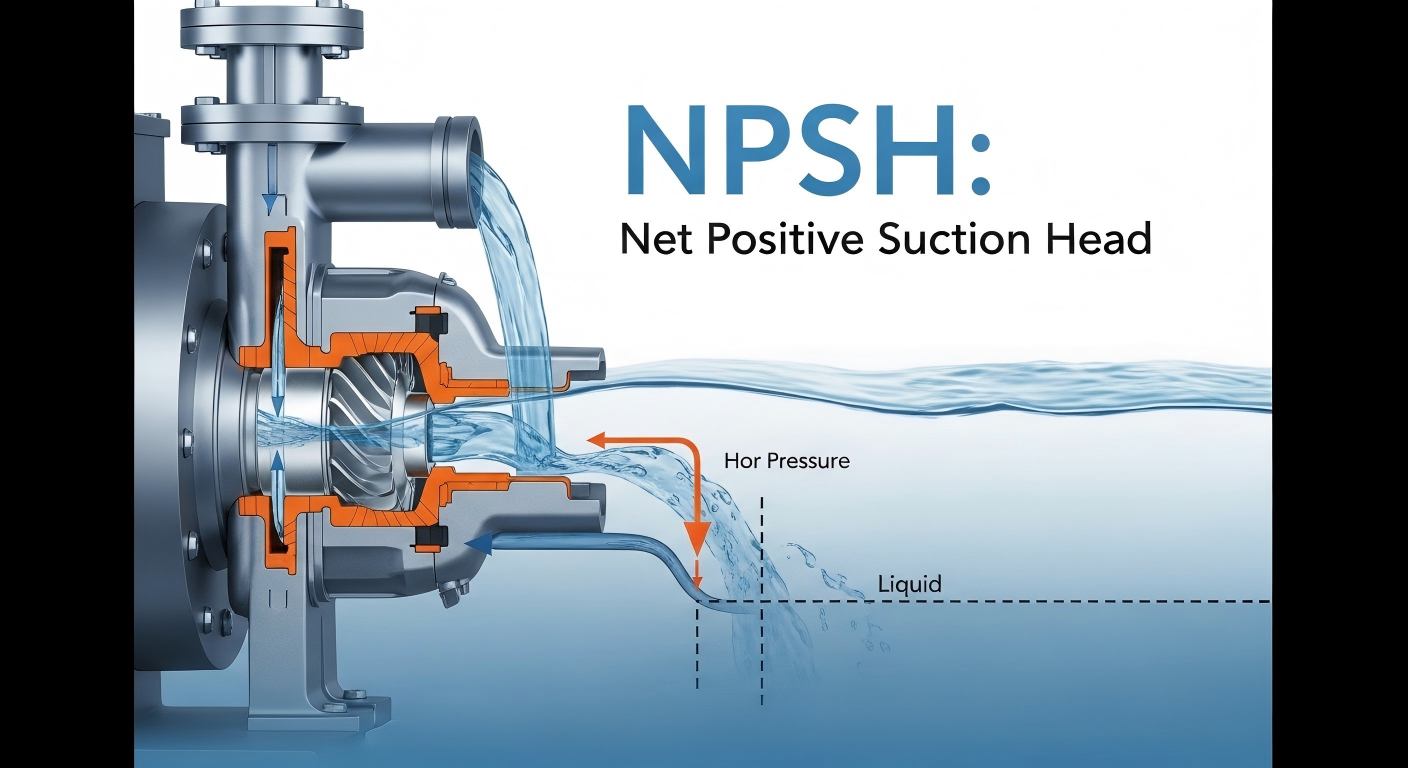

Nếu bạn đang vận hành hoặc thiết kế mộtbơm ly tâmhệ thống, NPSH (Đầu hút dương ròng) là một thuật ngữ mà bạn không thể tránh khỏi. Nó không chỉ là một thông số vật lý mà còn là một đường phân chia quan trọng quyết định liệu máy bơm của bạn có chạy trơn tru trong nhiều thập kỷ hay bị loại bỏ do xâm thực chỉ sau vài tháng.
NPSH đề cập đến năng lượng áp suất dư thừa hiệu quả mà chất lỏng thực sự sở hữu ở đầu vào của bơm ly tâm. Chức năng cốt lõi của nó là khắc phục lực cản dòng chảy và ngăn chặn sự bay hơi của chất lỏng, và nó thường được đo bằng mét cột nước (m) hoặc feet cột chất lỏng (ft).
Khi máy bơm ly tâm hoạt động, vùng áp suất thấp hình thành ở đầu vào của bánh công tác do dòng chất lỏng tốc độ cao. Nếu áp suất ở đây giảm xuống dưới áp suất hơi bão hòa của chất lỏng, chất lỏng sẽ bay hơi ngay lập tức, tạo ra một số lượng lớn bọt khí. Khi các bong bóng chảy cùng chất lỏng vào vùng áp suất cao của bánh công tác, chúng sẽ xẹp xuống và nổ tung nhanh chóng. Hiện tượng này được gọi là xâm thực - chế độ hỏng hóc nặng nề nhất của máy bơm ly tâm. Sự tồn tại của NPSH là để giữ mức áp suất đáy và ngăn chặn hiện tượng xâm thực xảy ra.
Việc nhầm lẫn hai khái niệm này là nguyên nhân số một dẫn đến việc lựa chọn sai trong các trang web kỹ thuật và tìm kiếm trên Google. Để đảm bảo an toàn cho máy bơm, mối quan hệ giữa chúng phải được hiểu rõ ràng.
Hệ thống thực sự có thể cung cấp bao nhiêu năng lượng?
NPSHA hoàn toàn được xác định bởi điều kiện lắp đặt của bạn và không liên quan gì đến thương hiệu máy bơm. Nó phụ thuộc vào các yếu tố sau:
Bản thân máy bơm tiêu thụ bao nhiêu năng lượng?
NPSHR là đặc tính vốn có của máy bơm, được nhà sản xuất xác định thông qua quá trình kiểm tra nghiêm ngặt và được đánh dấu trên đường cong hiệu suất của máy bơm. Nó thể hiện mức tiêu thụ năng lượng cần thiết để chất lỏng chảy từ đầu vào máy bơm đến điểm có áp suất tối thiểu bên trong bánh công tác.

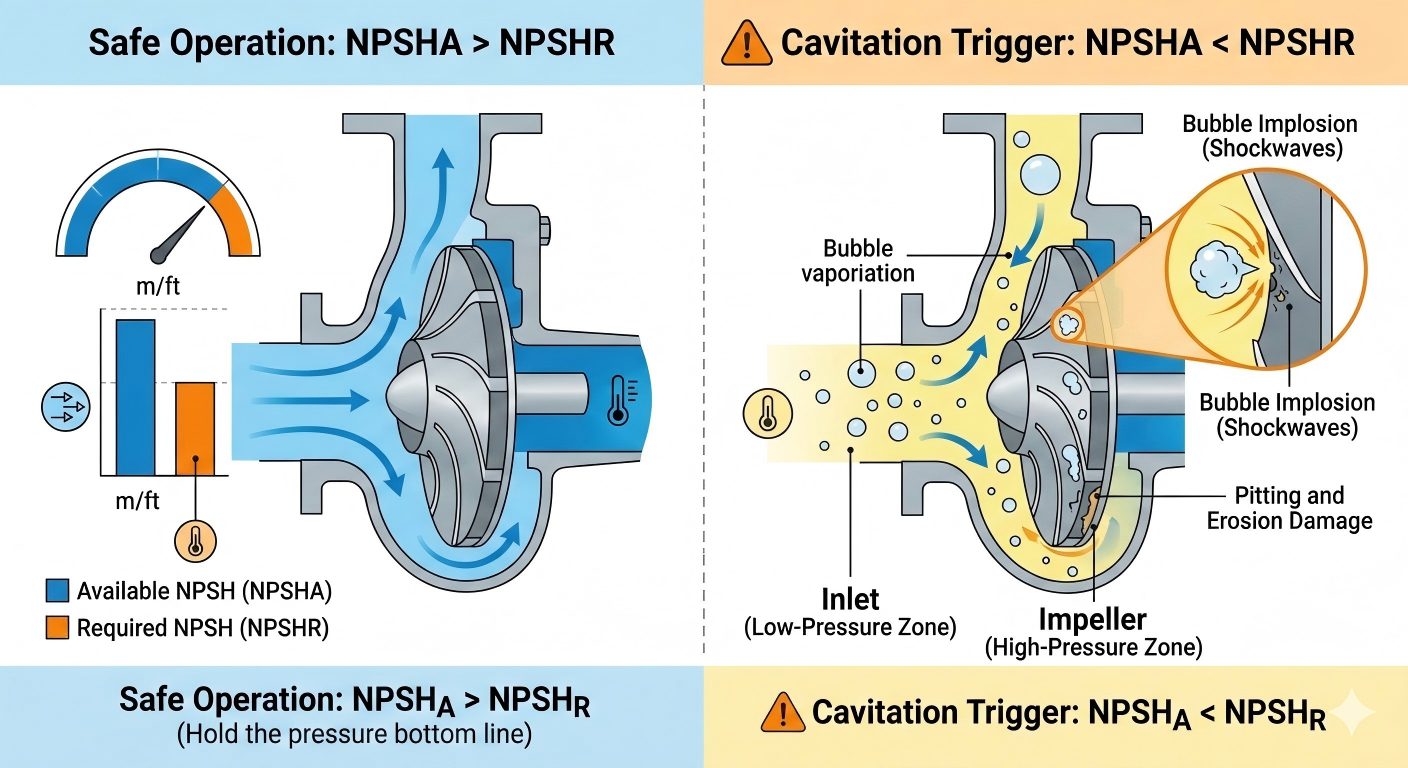

Khi NPSHa < NPSHR, áp suất đầu vào của máy bơm thấp hơn áp suất hơi chất lỏng và hiện tượng xâm thực xảy ra theo từng giai đoạn, cuối cùng gây ra hư hỏng thiết bị không thể phục hồi.
| Loại nguy hiểm | Biểu hiện cụ thể | Phạm vi tác động |
|---|---|---|
| Hư hỏng thành phần | Rỗ và sâu răng trên cánh quạt và vỏ bơm, mỏi và thủng kim loại, giảm độ bền kết cấu | Các thành phần dòng lõi, trực tiếp rút ngắn tuổi thọ của máy bơm |
| Suy giảm hiệu suất | Tốc độ dòng chảy và cột áp giảm đáng kể, hiệu suất thủy lực giảm mạnh, mức tiêu thụ năng lượng tăng bất thường | Hiệu suất chung của hệ thống bơm, không đáp ứng được yêu cầu của quy trình |
| Tiếng ồn và độ rung bất thường | Thân máy bơm phát ra tiếng ồn bất thường đặc biệt như "sỏi lăn" hoặc "tác động bằng đá cẩm thạch", kèm theo độ rung mạnh | Các bộ phận phụ trợ như vòng bi, khớp nối và vòng đệm, gây ra các hư hỏng thứ cấp |
| Lỗi niêm phong | Sự dao động về độ rung và nhiệt độ tăng dẫn đến giảm đáng kể tuổi thọ sử dụng của phốt cơ khí (ví dụ: phốt hộp xếp đàn hồi lò xo đơn RS60A) | Rò rỉ phốt trục, rò rỉ trung bình, tăng nguy cơ mất an toàn |
| Tắt máy nghiêm trọng | Quá nhiệt cục bộ gây ra sự bốc hơi nhanh chóng của chất lỏng, cuối cùng dẫn đến hiện tượng giật máy bơm và cháy động cơ | Loại bỏ toàn bộ thiết bị, ngừng sản xuất và thiệt hại kinh tế |
Trong điều kiện làm việc tại chỗ, NPSHa có thể được điều chỉnh thông qua tối ưu hóa hệ thống. Các hướng tối ưu hóa cốt lõi như sau, có thể được thực hiện theo các tình huống thực tế:
Đầu hút ròng dương (NPSH) là gì? Đó là ranh giới giữa hoạt động hiệu quả và thất bại thảm hại.
Đừng đợi đến khi nghe thấy tiếng “bơm đá” mới hành động.teffikocam kết cung cấp cho bạn các giải pháp linh hoạt không chỉ đáp ứng tiêu chuẩn mà còn vượt quá mong đợi. Từ phân tích điều kiện làm việc chính xác đến sản xuất máy bơm xuất sắc, chúng tôi tích hợp mục tiêu tối thượng của NPSH vào mọi thiết bị, đảm bảo hệ thống của bạn hoạt động hiệu quả trong im lặng và không gặp sự cố xâm thực.
