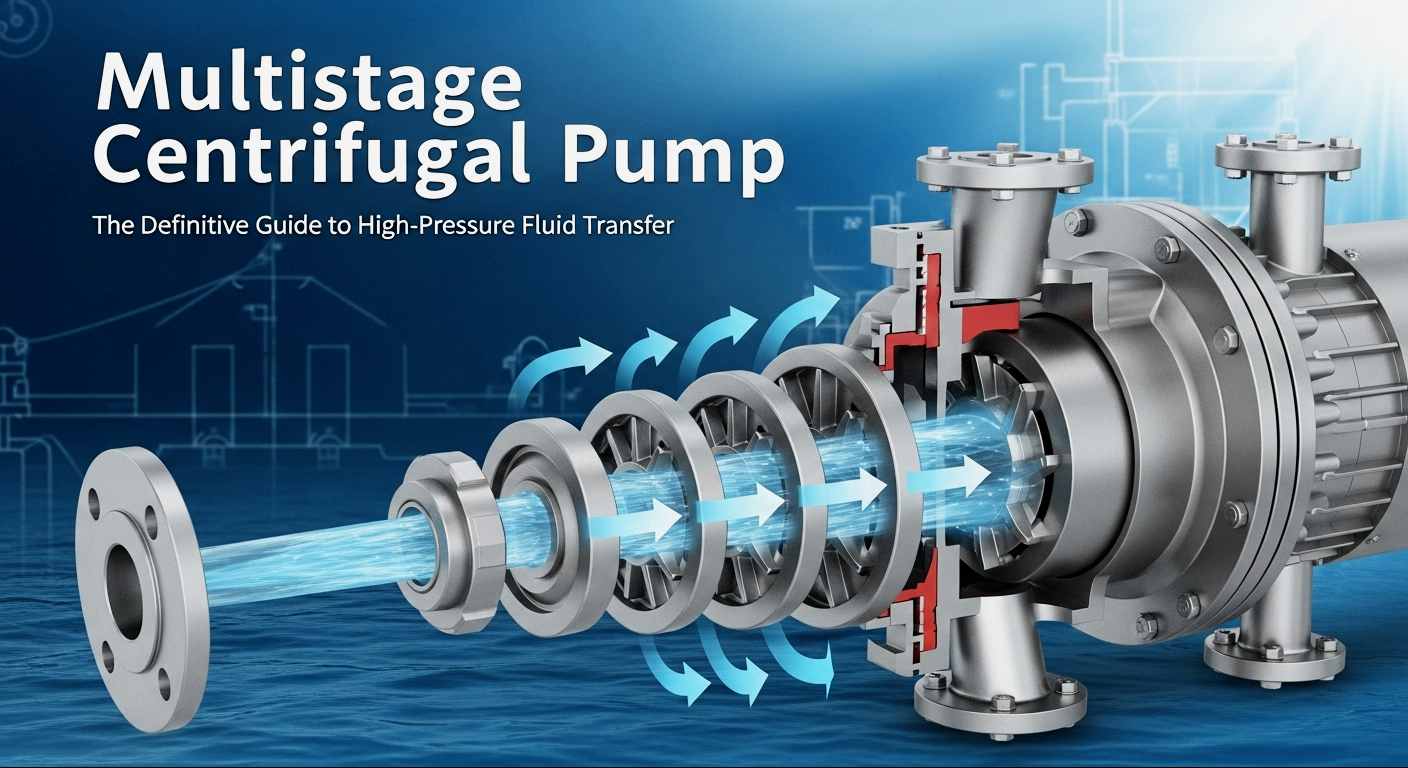

Máy bơm ly tâm nhiều tầng là gì?

Giải thích phổ biến về máy bơm ly tâm nhiều tầng

Nhiều người tìm thấy thuật ngữ "bơm ly tâm nhiều tầng" phức tạp nhưng có thể tóm tắt đơn giản trong một câu: Một máy bơm ly tâm nhiều tầng tích hợp hai hoặc nhiều máy bơm ly tâm có cùng chức năng. Về cấu trúc kênh chất lỏng, cổng xả trung bình của giai đoạn thứ nhất được nối với đầu vào của giai đoạn thứ hai, và cổng xả trung bình của giai đoạn thứ hai được nối với đầu vào của giai đoạn thứ ba. Cơ cấu nối tiếp như vậy tạo thành một máy bơm ly tâm nhiều tầng.

Làm thế nào để máy bơm ly tâm nhiều tầng đạt được khả năng vận chuyển cột nước cao?

Logic cốt lõi của máy bơm ly tâm nhiều tầng để vận chuyển cột nước cao nằm ở nguyên lý "chồng chất áp suất" và quy trình làm việc của chúng có thể được chia thành ba bước chính:

1. Sau khi chất lỏng đi vào thân máy bơm thông qua đường ống hút, nó được điều áp nối tiếp bởi nhiều cánh quạt do động cơ điều khiển.
2. Bánh công tác giai đoạn đầu truyền năng lượng áp suất ban đầu cho chất lỏng thông qua lực ly tâm, và các giai đoạn tiếp theo của bánh công tác liên tục chồng áp lực lên cơ sở hiện có dưới sự hướng dẫn của các cánh dẫn hướng.
3. Chất lỏng được thải ra ở áp suất cao, hoàn thành quá trình vận chuyển đầu cao.

Phân tích cấu trúc cốt lõi của máy bơm ly tâm đa tầng

Để hiểu được cơ chế hoạt động của máy bơm ly tâm nhiều tầng, cần phải nắm được cấu tạo cốt lõi của chúng. So với máy bơm ly tâm một tầng, máy bơm ly tâm nhiều tầng có cấu trúc phức tạp hơn, nhưng các bộ phận cốt lõi của chúng có thể được phân thành năm loại chính, mỗi loại đảm nhận một vai trò quan trọng:

• Cánh quạt: Cốt lõi của máy bơm ly tâm nhiều tầng, thường áp dụng thiết kế cánh quạt kín. Nhiều cánh quạt được kết nối đồng trục nối tiếp trên trục bơm và vật liệu được chọn theo môi trường vận chuyển.
• Trục bơm: Là bộ phận truyền động kết nối động cơ và cánh quạt, đòi hỏi độ bền và khả năng chống mài mòn cao để dẫn động tất cả các cánh bơm hoạt động đồng bộ khi quay với tốc độ cao, tránh bị lệch tâm hoặc gãy.
• Cánh dẫn hướng: Được lắp ở đầu ra của từng giai đoạn của bánh công tác, chức năng của nó là chuyển đổi chất lỏng tốc độ cao do bánh công tác ném thành năng lượng áp suất và dẫn chất lỏng một cách trơn tru sang giai đoạn tiếp theo của bánh công tác, giảm tổn thất năng lượng.
• Thân bơm (còn gọi là Volute): Chia thành loại phân đoạn và loại phân chia ngang. Ngành công nghiệp hóa dầu chủ yếu sử dụng thân bơm phân đoạn, dễ tháo rời và bảo trì, có thể chịu được tác động của áp suất cao.
• Thiết bị bịt kín: Được sử dụng để ngăn chặn rò rỉ chất lỏng, thường bao gồm phốt cơ khí và phốt đóng gói. Đối với điều kiện làm việc ở nhiệt độ cao và áp suất cao, phốt cơ khí hai đầu + hệ thống xả nước cũng được trang bị để đảm bảo vận hành an toàn.

Các bộ phận này phối hợp với nhau để tạo thành một máy bơm ly tâm nhiều tầng. Nguyên tắc cốt lõi của thiết kế cấu trúc của nó là giảm thiểu tổn thất năng lượng và nâng cao hiệu quả vận hành đồng thời đảm bảo đầu ra áp suất cao.

Các thông số cốt lõi của máy bơm ly tâm đa tầng là gì?

Khi lựa chọn và sử dụng máy bơm ly tâm nhiều tầng, phải chú ý đến bốn thông số cốt lõi, quyết định trực tiếp đến việc thiết bị có thể thích ứng với điều kiện làm việc hay không:

1. Tốc độ dòng chảy

Còn được gọi là chuyển vị, nó đề cập đến lượng chất lỏng được bơm thải ra trên một đơn vị thời gian, bao gồm tốc độ dòng thể tích và tốc độ dòng khối.

• Tốc độ dòng chảy:Thể tích chất lỏng được bơm thải ra trên một đơn vị thời gian, thường được ký hiệu là Q. Các đơn vị phổ biến bao gồm L/s (lít trên giây), m³/s (mét khối trên giây) hoặc m³/h (mét khối trên giờ).
• Tốc độ dòng chảy lớn:Khối lượng chất lỏng được bơm thải ra trong một đơn vị thời gian, thường được ký hiệu là G. Các đơn vị phổ biến bao gồm kg/s (kilôgam trên giây), kg/h (kilôgam trên giờ), t/d (tấn trên ngày), v.v.

2. Đầu

Sự tăng năng lượng của đơn vị khối lượng chất lỏng từ đầu vào bơm đến đầu ra của bơm được gọi là đầu bơm, là năng lượng hiệu dụng thu được từ một đơn vị khối lượng chất lỏng qua máy bơm, còn được gọi là tổng cột áp của bơm, thường được ký hiệu là H. Trong Hệ đơn vị quốc tế (SI), đơn vị của đầu H là J/kg, nhưng nó thường được biểu thị bằng chiều cao của cột chất lỏng (m) để biểu thị cột năng lượng của nó, trực quan hơn.

3. Tốc độ quay

Đề cập đến tốc độ quay của trục bơm, với đơn vị là r/min (vòng trên phút). Tốc độ quay càng cao thì lực ly tâm do bánh công tác tác dụng lên chất lỏng càng lớn. Tuy nhiên, tốc độ quay quá cao sẽ làm tăng độ mài mòn của thiết bị. Thông thường, tốc độ quay của máy bơm ly tâm nhiều tầng công nghiệp là 1450 vòng/phút hoặc 2900 vòng/phút.

4. Hiệu quả

Đề cập đến tỷ lệ giữa công suất hiệu dụng của máy bơm và công suất trục, đây là một chỉ số quan trọng để đo mức tiêu thụ năng lượng. Máy bơm ly tâm đa tầng chất lượng cao có thể đạt hiệu suất 75% -90%. Khi lựa chọn, cần ưu tiên những thiết bị có hiệu suất cao, có thể giảm đáng kể chi phí vận hành.

Ngoài ra, đối với các nhu cầu đặc biệt của ngành hóa dầu, các thông số phụ như nhiệt độ trung bình (một số điều kiện làm việc cần chịu được nhiệt độ trên 200°C), độ nhớt trung bình (các thông số cần được điều chỉnh khi vận chuyển môi trường nhớt như dầu thô) và khả năng chống ăn mòn (lựa chọn vật liệu theo đặc tính của môi trường) cũng cần được xem xét để đảm bảo thiết bị hoạt động ổn định.

Lời khuyên tránh cạm bẫy khi lựa chọn máy bơm ly tâm đa tầng

Việc lựa chọn máy bơm ly tâm nhiều tầng ảnh hưởng trực tiếp đến tuổi thọ thiết bị và chi phí vận hành. Đặc biệt trong điều kiện làm việc phức tạp như ngành hóa dầu, việc lựa chọn không đúng có thể dễ dẫn đến hỏng hóc thường xuyên, tiêu hao năng lượng cao và thậm chí là tai nạn an toàn. Nắm vững năm mẹo sau để giúp bạn lựa chọn chính xác mà không vấp phải cạm bẫy:

1. Làm rõ các yêu cầu về điều kiện làm việc cốt lõi: Hiểu các đặc tính vật lý của môi trường chất lỏng vận chuyển (mật độ, độ nhớt, áp suất hơi bão hòa, ăn mòn, v.v.), điều kiện bố trí đường ống của hệ thống thiết bị, điều kiện vận hành (nhiệt độ vận hành, áp suất bên trong thiết bị ở cả hai phía đầu vào và đầu ra của máy bơm, công suất xử lý, v.v.) và vị trí lắp đặt trước của máy bơm. Tính toán các thông số như tốc độ dòng bơm, cột áp và cột áp hút dương thực (NPSH).
2. Xác định loại máy bơm: Dựa trên cách bố trí thiết bị, điều kiện địa hình, điều kiện mực nước và điều kiện vận hành, hãy xác định xem nên chọn loại máy bơm dọc, ngang hay loại khác.
3. Tập trung vào Hiệu suất và Tiêu thụ Năng lượng: Chọn thiết bị có đường cong hiệu suất bằng phẳng để đảm bảo hiệu suất có thể được duy trì ở mức cao trong phạm vi lưu lượng vận hành thực tế, có thể tiết kiệm nhiều chi phí điện năng khi sử dụng lâu dài. Đồng thời lựa chọn công suất động cơ để tránh tình trạng động cơ quá tải hoặc thiếu tải.
4. Chọn mô hình dành riêng cho ngành: Ngành hóa dầu có các tiêu chuẩn đặc biệt và nên chọn thiết bị đáp ứng tiêu chuẩn API 610 (Bơm ly tâm cho ngành dầu khí và khí đốt tự nhiên). Những máy bơm như vậy đã trải qua quá trình kiểm tra nghiêm ngặt, có thể thích ứng với sự ăn mòn, nhiệt độ cao và áp suất cao của môi trường hóa học và có độ tin cậy cao hơn.

Phần kết luận

Với ưu điểm độc đáo về điều áp nhiều tầng, máy bơm ly tâm nhiều tầng đóng vai trò không thể thay thế trong hóa dầu, năng lượng, xây dựng và các lĩnh vực khác. Công ty Teffiko luôn chú trọng nghiên cứu phát triển và sản xuất máy bơm ly tâm đa tầng chất lượng cao, lấy yêu cầu về điều kiện làm việc làm trọng tâm. Sản phẩm của chúng tôi tuân thủ nghiêm ngặt các tiêu chuẩn cao của ngành như API 610, tích hợp các ưu điểm cốt lõi về hiệu suất cao, tiết kiệm năng lượng, chống ăn mòn và ổn định. Chúng phù hợp với các môi trường công nghiệp phức tạp như nhiệt độ cao, áp suất cao và ăn mòn mạnh, cung cấp các giải pháp vận chuyển áp suất cao tùy chỉnh cho khách hàng toàn cầu.
